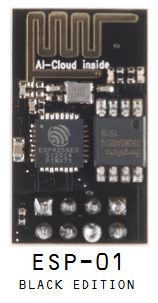

Penjelasan singkat ESP-01
ESP8266 ESP-01 adalah modul Wi-Fi yang memungkinkan akses mikrokontroler ke jaringan Wi-Fi. Modul ini merupakan tipe SOC mandiri (System On a Chip) yang tidak memerlukan mikrokontroler untuk memanipulasi input dan output karena ESP-01 bertindak sebagai komputer kecil.
Dengan demikian, kita bisa memberi akses internet mikrokontroler seperti perisai Wi-Fi ke Arduino, atau kita hanya bisa memprogram ESP8266 untuk tidak hanya memiliki akses ke jaringan Wi-Fi, tapi juga berfungsi sebagai mikrokontroler.
Pada artikel ini, saya akan membagikan hasil skematik rangkaian buatan saya sendiri untuk pembelajaran ESP-01 yang akan memudahkan dalam hal programming, maupun flashing firmware terbaru.
Skematik rangkaian

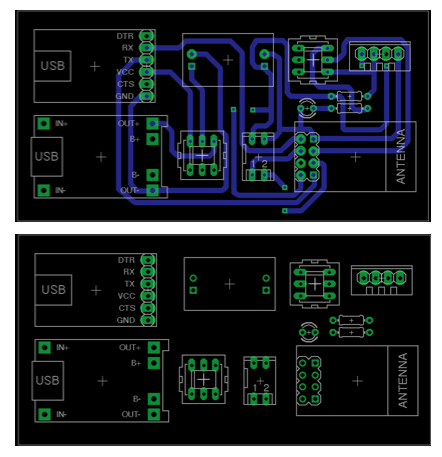

Board PCB
Skematik versi eagle (.sch) : [ddownload id=”2589″]

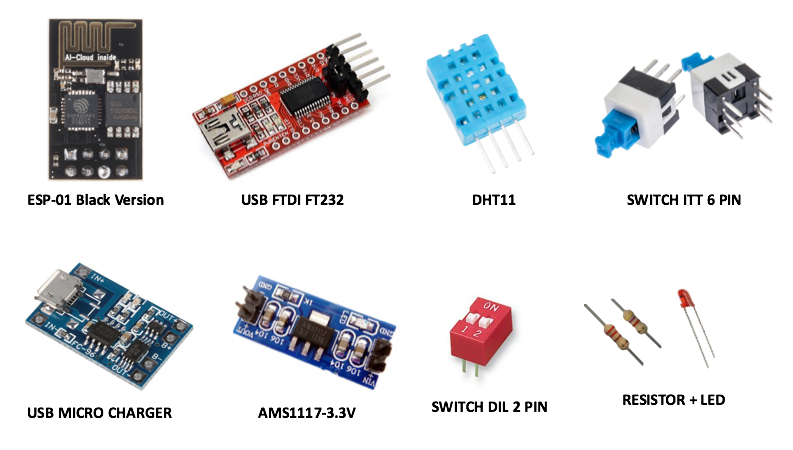

Bahan yang diperlukan :
- ESP-01 (versi black edition)
- USB FTDI FT232
- Baterai charger Micro USB
- Regulator AMS1117-3.3Volt
- DHT11 Temperature and Humidity Sensor
- Resitor 220Ω
- Resistor 4K7Ω
- Led merah 3mm
- Switch Dil isi 2
- Switch ITT 2pcs
Pada saat programing menggunakan USB FT232 switch Dil di posisikan ke atas “ON” dikarenakan pin Chip Enable harus terhubung ke VCC, sedangkan GPIO-0 harus terhubung ke GND. Dan posisi switch ITT yang no.1 posisi tidak ditekan. Dikarenakan power supply ke ESP-01 pada ITT Switch jika tidak ditekan dari sumber USB FT232.
Berbeda halnya apabila ingin menggunakan pengkasesan LED maupun DHT11 dengan sumber power supply menggunakan micro usb adaptor, switch Dil harus di “OFF” pada bagian GPIO-0 yang terhubung ke GND, sedangkan yang Chip Enable harus masih terhubung ke VCC. Dan posisi switch ITT yang no.1 posisi ditekan.
Cara Upgrade firmware terbaru ESP-01 menggunakan USB FT-232
Bahan yang diperlukan :
- Breakboard ESP-01 Black Edition AI (seperti contoh diatas)
- Library firmware Ai Thinker (ESP-01 Black edition) bin terbaru : Link file
- ESP8266 Flasher Downloader : Link file
- PuTTY Terminal Program : Link Download 32 bit atau 64 bit
Langkah – langkah yang perlu dilakukan
- Siapkan semua perangkat keras yang dibutuhkan seperti diatas
- Setting breakboard diatas menggunakan FT232 USB
- Program Terminal PuTTY yang berfungsi untuk mengecek versi firmware saat ini
- ESP Flash Download Tool.
- Library firmware Ai Thinker.
- Sambungkan breakboard ke komputer dan periksa versi firmware terlebih dahulu dengan menggunakan Putty.
- Upload firmware yang didownload menggunakan ESP Flash Download Tool.
- Setelah itu periksa versi firmware yang diunggah dengan menggunakan Putty.
- Dan akhirnya ESP-01 version black edition sudah dapat digunakan menggunakan firmware terbaru dan stabil.
Terimakasih sudah berkunjung, dan semoga bermanfaat. Salam nyebarilmu.com!
