Rangkaian pre amp microphone merupakan rangkaian yang digunakan untuk menguatkan sinyal masukan dari microphone yang biasanya akan diteruskan ke amplifier.
Pada kesempatan kali, saya akan berbagi redesign rancangan sendiri rangkaian pre amp mic dengan catudaya USB menggunakan software Eagle-Cad. Sehingga bisa digunakan ke komputer bagi orang-orang (vlogger) yang menginginkan penggunakan microphone dengan LOW BUDGET.
Dikarenakan mengingat sinyal keluaran yang dihasilkan oleh microphone sangatlah kecil, sehingga jika menggunakan amplifier saja untuk membesar sinyal tersebut tidaklah cukup dan belum mampu untuk menggetarkan loudspeaker.
Oleh karena itu, sebelum sinyal dari keluaran microphone masuk ke amplifier, terlebih dahulu dibutuhkan pre amp mic untuk diperkuat sinyal tersebut.
Dikatakan low budget dikarenakan bahan-bahan yang digunakan harganya relatif murah dan mudah ditemukan di toko-toko elektronika dekat rumah kalian.
Prinsip Kerja
Rangkaian pre amp microphone pada artikel ini menggunakan 2 buah transistor atau dua tingkat penguatan tipe NPN dan PNP. Jenis transistornya yang digunakan yaitu dalam kategori TUN (transistor Universal NPN) misalnya BC109, BC547, C829 dan lain sebagainya.
Faktor penguatan rangkaian pre amp ini yaitu 150x yang dapat menangani sinyal mulai dari 50Hz hingga 100Khz dengan penyenyuaian pemutaran potensiometer pada rangkaian. Rangkaian ini dirancang untuk microphone atau mikropon jenis dinamis.
[irp]
Rangkaian Pre Amp Microphone versi baru

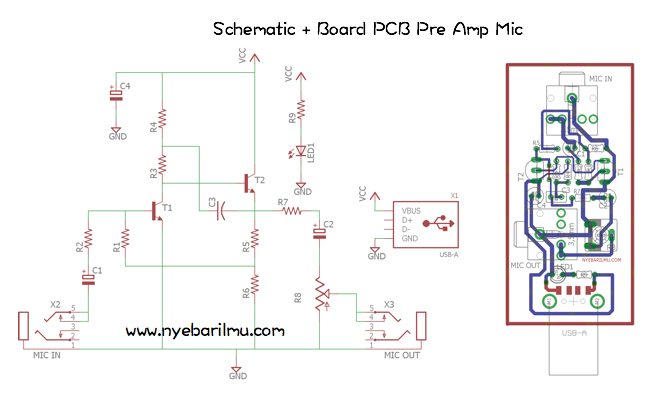

Berikut hasil gambar redraw yang saya lakukan menggunakan software design pcb eagle-Cad.
Komponen yang dibutuhkan antara lain :
- R1 : 22KΩ
- R2 : 470Ω
- R3 : 47KΩ
- R4 : 12KΩ
- R5 : 820Ω
- R6 : 100Ω
- R7 : 1KΩ
- R8 : Potensiometer 50KΩ
- R9 : 330Ω
- LED1 : Led 3mm warna merah
- Connector Power Supply dari baterai atau aki 12v
- C1 dan C4: 4,7µf/16v
- C2 : 2,2µf/16v
- C3 : 470nf
- T1 : BC549
- T2 : BC547
File skematik dan board PCB nya dapat anda miliki!
- Schematic : [ddownload id=”1350″]
- Board PCB : [ddownload id=”1352″]
pass : www.nyebarilmu.com
Sinyal audio dari mikrofon dihubungkan ke basis transistor 1 melalui kapasitor C1 dan resistor R2. Disinilah pada transistor 1 beperan sebagai preamplifier pertama dan sinyal dari itu akan disambungkan ke basis transistor untuk amplifikasi lebih lanjut. Rangkaian resistor yang terdiri dari R4, R5 dan R6 memberikan umpan balik negatif yang diperlukan. Sinyal keluaran akhir akan terdapat pada kaki emitor transistor ke-2.
Bagaimana cara perangkaiannya
- Periksa dengan cermat apakah semua jalur yang ada di PCB benar tidak ada yang putus maupun short menggunakan ohm-meter atau buzzer
- Identifikasi resistor menggunakan ohm-meter atau Resistor Color Chart
- Gunakan kawat tenol yang berkualitas
- Masukan kaki-kaki resistor, kapasitor, dan Led sesuai dengan lubang masing-masing sesuai tata letak komponen dan disolder
- Untuk pemasangan transistor harap jangan lama-lama untuk menghidari panas berlebih saat disolder yang menyebabkan kerusakan
- Trimpot sekarang bisa dimasukkan dan disolder
- Solder merah mengarah ke positif dan hitam mengarah ke negatif
- Rangkaian pre amp mic 2 tr sekarang sudah siap digunakan
Catatan : pada socket USB perlu diperhatikan kakinya, dikarenakan misal menggunakan PCB bukan double layer, gunakanlah kabel untuk jumper ke jalur antara pertemuan jalur pcb warna merah dan warna biru, seperti gambar diatas.
Selamat mencoba!
