Cara mengakses sensor gas menggunakan Arduino

Sensor gas merupakan jenis sensor yang bertujuan untuk mengukur kandungan senyawa gas polutan tertentu yang berada pada udara bebas, seperti karbon-dioksida (CO₂), karbon-monosikda (CO), hidrokarbon (LPG, LNG) , dan lain-lain.

Sudah semakin banyak dipasaran telah beredar sensor pengindra gas semikonduktor dalam bentuk modul yang terpackage dengan PCB.

Semakin beragam tipe – tipe sensor gas yang ada dipasaran, yang dimana tentunya ini dibedakan oleh jenis objektivitas gas yang akan disensing di udara bebas.

Prinsip Kerja Sensor Gas secara Umum

Pada sensor gas terdapat heater yang berfungsi untuk memicu sensor dapat bekerja mendeteksi objektivas tipe gas yang akan disensing.

Pada sensor juga terdapat nilai resistansi yang berubah – ubah sesuai dengan nilai kepekatan gas yang akan disensing.

Semakin tinggi nilai kepekatan  gas yang tersensing di udara bebas, semakin rendah nilai resistansi. Dan apabila semakin rendah nilai kepekatan gas yang tersensing di udara bebas, semakin tinggi nilai resistansi.

Berikut adalah contoh sensor tipe MQ-2 yaitu sensor yang berfungsi untuk mendeteksi gas asap rokok dan gas yang mudah terbakar.

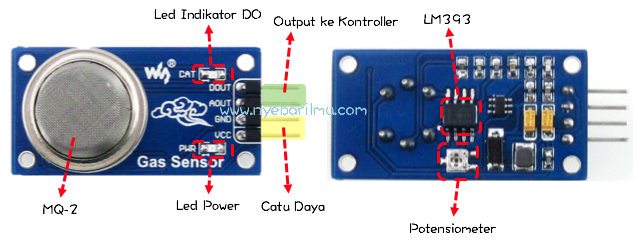

bagian – bagian Module sensor MQ-2

Karakteristik sensor MQ-2

• Dapat mendeteksi gas LPG, i-butana, propana, metana, alkohol, hidrogen dan asap
• Memiliki dual signal output (analog output, and TTL level output)
• Range tegangan analog keluaran antara 0~5Vdc
• mempunyai kestabilan pembacaan yang bagus dan stabil
• Respon cepat dan sensitivitas tinggi
• Output dari sensor berupa Analog dan Digital
• Trigger Level configuration
• Terdapat Potentiometer
• Dimensi module 32 x 20 mm

[irp]

Keterangan:

Modul MQ-2 Gas Sensor berguna untuk mensensing kebocoran gas yang diaplikasikan pada rumah maupun industri.

Modul sensor ini sensitif untuk berbagai gas dan dapat digunakan pada ruangan dengan suhu kamar.

Output dari modul ini adalah sinyal analog dan dapat dibaca dengan input analog (ADC) Arduino dan Data out yang memiliki keluaran logika 1 dan 0.

---

Tutorial Pertama Pembacaan PPM sensor MQ-2 via Serial Monitor Arduino IDE

Bahan yang perlu dipersiapkan :

• Arduino Uno
• Komputer + Software IDE Arduino
• Modul Sensor Gas MQ-2
• Kabel Jumper

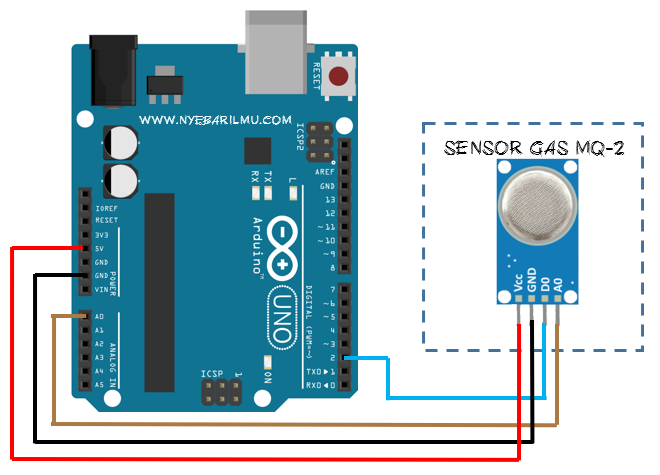

Skema sederhana yang dirangkaikan

Wiring diagram rangkaian diatas

Module sensor MQ-2	Arduino Uno
VCC	5V
GND	GND
A0	A0

[irp]

Anda dapat menggunakan library dari pihak ketiga untuk kemudahaan dalam pemrograman.

Download Library  : [ddownload id=”1398″]

Peletakan Library pada masing – masing Operation System :

• PC (Windows) : Program file /Arduino/ libraries
• Mac : (home directory)/Applications/Arduino (Show Package Content)/Contents/Java/Libraries
• Linux : (home directory)/sketchbook/libraries

Kode pemrograman sederhana

/* --- www.nyebarilmu.com --- */

#include <MQ2.h>

int pinAout = A0;
int lpg_gas, co_gas, smoke_gas;

MQ2 mq2(pinAout);

void setup(){
//Set serial monitor pada baut 9600
  Serial.begin(9600);
  mq2.begin();
}

void loop(){

  /*Pembacaan ketiga gas sekaligus dalam satuan PPM
  * No.1 = Gas LPG
  * no.2 = Gas CO
  * n0.3 = Gas SMOKE
  */

  float* values= mq2.read(true); //jika diset "false" tidak akan dimunculkan di serial monitor

  lpg_gas = mq2.readLPG();
  co_gas = mq2.readCO();
  smoke_gas = mq2.readSmoke();

  delay(1000);
}

---

Tutorial Kedua Pembacaan PPM sensor MQ-2 penampil LCD 16×2

Bahan yang perlu dipersiapkan :

• Arduino Uno
• Komputer + Software IDE Arduino
• Modul Sensor MQ-2
• Kabel Jumper
• LCD 16×2 + PCF8574

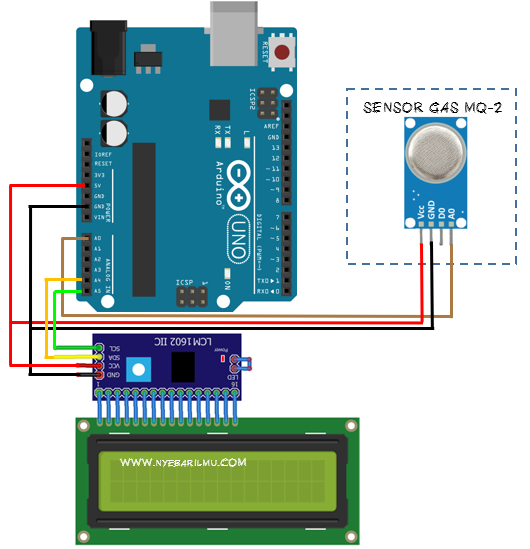

Skema untuk tutorial kedua ini

Wiring rangakaian

Sensor Gas MQ-2	LCD 16×2 + PCF8574	Arduino Uno
VCC	VCC	5V
GND	GND	GND
A0		A0
	SDA	A4
	SCL	A5

Program untuk rangkaian tutorial kedua

/* --- www.nyebarilmu.com --- */

#include <LiquidCrystal_PCF8574.h>
#include <MQ2.h>
#include <Wire.h>

LiquidCrystal_PCF8574 lcd(0x38);
// dapat dicek menggunakan i2c finder

int pinAout = A0;
int lpg_gas, co_gas, smoke_gas;

MQ2 mq2(pinAout);

void setup(){
//Set serial monitor pada baut 9600
Serial.begin(9600);
lcd.begin(16, 2); //prosedur pemanggilan LCD
lcd.setBacklight(255);

lcd.setCursor(00, 00); //set pada baris 1 dan kolom 1
lcd.print("*Hello World*"); //menuliskan "Hello World"
Serial.println("*Hello World*");
lcd.setCursor(00, 1); //set pada baris 2 dan kolom 1
Serial.print("*nyebarilmu.com*");
lcd.print("*nyebarilmu.com*"); //menuliskan "nyebarilmu.com"
delay(3000);

lcd.clear(); //menghapus data sebelumnya

  mq2.begin();
}

void loop(){

  /*Pembacaan ketiga gas sekaligus dalam satuan PPM
  * No.1 = Gas LPG
  * no.2 = Gas CO
  * n0.3 = Gas SMOKE
  */

  float* values= mq2.read(true); //jika diset "false" tidak akan dimunculkan di serial monitor

  lpg_gas = mq2.readLPG();
  co_gas = mq2.readCO();
  smoke_gas = mq2.readSmoke();

  lcd.setCursor(00,00);
  lcd.print("LPG:");
  lcd.print(lpg_gas);
  lcd.print(" CO:");
  lcd.print(co_gas);
  lcd.setCursor(00,1);
  lcd.print("SMOKE:");
  lcd.print(smoke_gas);
  lcd.print(" PPM");
  delay(1000);
}

---

Tutorial Ketiga aplikasi sederhana pendeteksi asap dengan alarm

Bahan yang perlu dipersiapkan :

• Arduino Uno
• Komputer + Software IDE Arduino
• Modul Sensor MQ-2
• Kabel Jumper
• LCD 16×2 + PCF8574

Skema untuk tutorial kedua ini

Selamat mencoba!
