Rangkaian Sensor LDR untuk saklar lampu otomatis

Penjelasan Sensor LDR

Rangkaian Sensor LDR untuk saklar lampu otomatis merupakan rangkaian yang sederhana tapi bermanfaat guna pensaklaran otomatis berdasarkan intensitas cahaya (matahari).

Sensor LDR yang dipilih dikarenakan harganya yang relatif murah, yaitu kisaran 10rb – 20rb yang mudah didapatkan di toko elektronik maupun online shop.

LDR kepanjangan dari Light Depence Resistance, yang mempunyai sifat nilai tahanan didalamnya dipengaruhi oleh banyak sedikitnya intesitas cahaya yang masuk.

Semakin banyak cahaya yang terkena sensor ini maka nilai resitansinya akan turun, dan sebaliknya semakin sedikit cahaya maka nilai resistansinya akan naik.

Range nilai sensor LDR pada umumnya yaitu antara 500Ω – 200kΩ.

Rangkaian Saklar otomatis

Pada rangkaian yang akan disajikan yaitu rangkaian dengan sensor LDR sebagai sensor utama, IC komparator sebagai pembanding nilai tegangan, yang akan diteruskan ke actuator Relay. Yang dimana relay tersebut terhubung dengan lampu 220v.

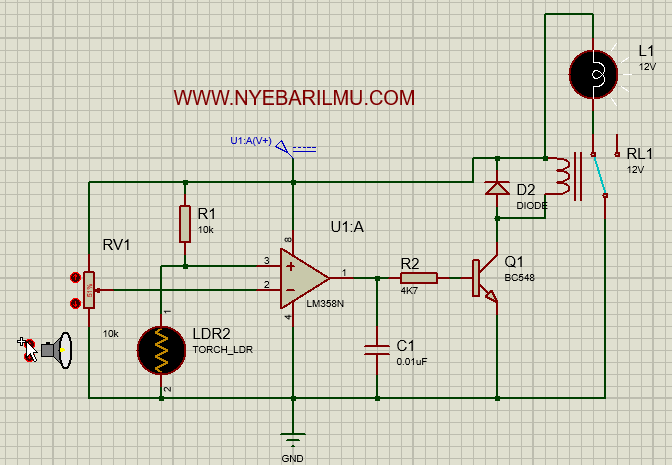

Berikut hasil simulasi sederhana rangkaian saklar otomatis menggunakan software Proteus dari Lab Center.

Dilihat dari animasi gambar diatas, apabila intensitas cahaya banyak yang terkena pada sensor LDR maka relay akan aktif yang membuat lampu akan mati.

Dan apabila intensitas cahaya sedikit / menjauh pada sensor maka relay akan off yang membuat lampu akan hidup.

Sebagai tambahan informasi :

• IC LM358 dapat diganti dengan IC komparator lainnya yang equivalent seperti lm258, lm2904, dan lain sebagai.
• Pada relay harus diberikan komponen elektronika : diode yang berfungsi sebagai free wheeling tegangan
• Nilai yang dibandingkan yaitu nilai resitansi yang terhubung pada kaki no.2 dan no.3 LM358 IC
• Pada transistor BC548 juga dapat diganti dengan transistor yang equivalent dengan transistor ini

Selain itu saya sudah menyiapkan gambar hasil redraw saya menggunakan software eagle-cad yang dapat anda miliki dengan gratis.

[irp]

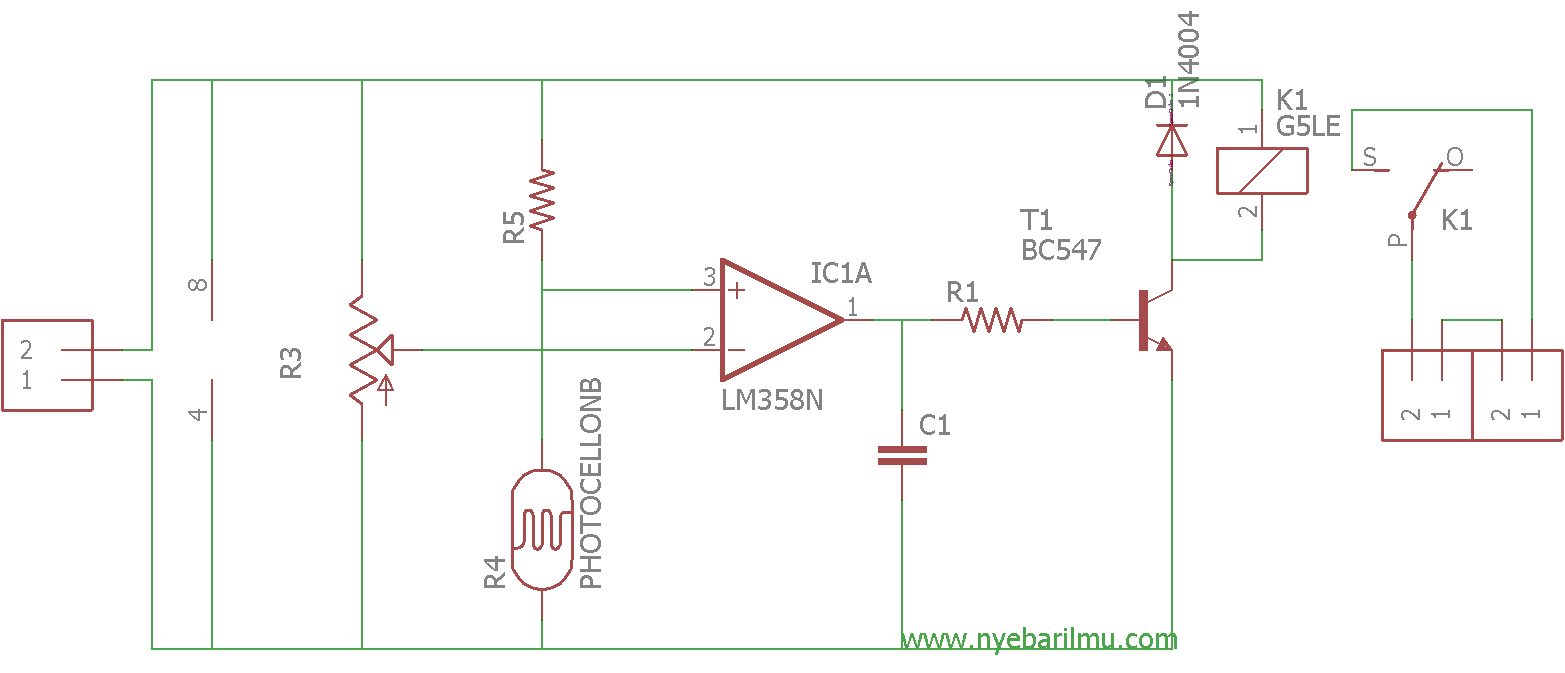

Berikut hasil gambar skematik rangkaian saklar otomatis

Bill of materials yang dibutuhkan antara lain :

• R1 : 330Ω
• R4 : Sensor LDR
• R5 : 10KΩ
• Potensiometer 10KΩ
• IC LM358
• D1 : 1N4004
• C1 : 100nF
• T1 : BC548
• Relay 5Vdc – 220 Vac
• Terminal Block : 3 pcs
• Connector Power Supply 12vdc + Input 220VAC

File skematik dapat anda miliki : [sociallocker id=1344][ddownload id=”1433″] [/sociallocker]

Pass : www.nyebarilmu.com

Selain itu, pada artikel dibuatkan juga file yang sudah siap cetak dalam bentuk format Eagle-Cad dari Autodesk. Yang dimana bisa tinggal anda print dan dijadikan pcb yang siap digunakan.

Sehingga tidak perlu repot lagi dalam hal pembuatan pcb, dikarenakan sudah disediakan disini dan hanya kurang menyediakan komponen – komponen diatas yang dibutuhkan.

[irp]

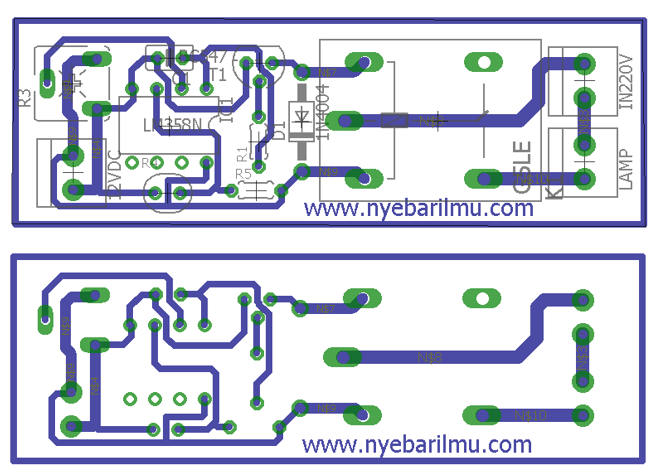

Berikut gambar dan file untuk board pcb beserta tata letak komponennya

File board PCB dapat anda miliki : [ddownload id=”1434″]

Pass : www.nyebarilmu.com

Proses Perangkaiannya serta Trial and Errors

• Siapkan lah semua yang dibutuhkan mulai dari PCB serta komponen yang dibutuhkan
• Solderlah satu persatu komponen sesuai tata letak seperti gambar diatas
• HATI – HATI dalam rangkaian ini dikarenakan menggunakan 2 power supply yaitu 12Vdc dan 220Vac
• Pemasangan LDR dapat dipisah dari rangkaian menggunakan kabel yang nilai resistansinya rendah
• Untuk pemasangan IC diharapkan menggunakan socket IC
• Pengujian rangkaian ini dapat dilakukan didalam ruangan dengan bantuan senter
• Jika berhasil maka relay akan aktif dan non aktif sesuai dengan intensitas cahaya yang masuk pada sensor LDR

Selamat mencoba!
