Module sensor line Proximity merupakan sensor yang berfungsi untuk mendeteksi ada tidaknya benda didepannya yang dimana hampir sama dengan prinsip sensor jarak.
Kondisi tersebut terjadi diakibatkan oleh pantulan dari transceiver led infrared yang terpantul oleh sesuatu benda yang padat dan ditangkap kembali oleh receiver photodiode.

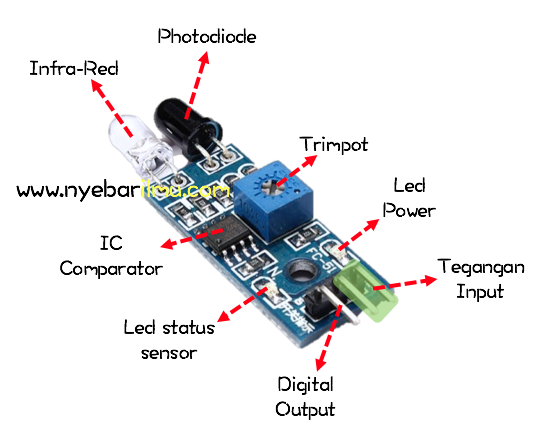

Berikut bentuk fisik dari module ini yang banyak ditemui dipasaran
Keterangan :
- Led Infa-red berfungsi sebagai pemancar atau transceiver
- Led Photodiode sebagai penerima atau receiver
- IC Comparator berfungsi sebagai pembanding tegangan input dengan tegangan dari photodiode
- Led Power sebagai indikator adanya tegangan input yang masuk ke dalam module
- Led status sensor sebagai indikator saat sensing sesuai dengan setting nilai trimpot maka menyala, sedangkan kondisi normal akan dalam kondisi mati
- Untuk kaki pin dari module sensor yaitu antara lain GND, VCC,dan Digital Output
Spesifikasi lainnya :
- Ukuran modul sensor : 3.1 x 1.5cm
- Sensor dapat mendeteksi pada jarak 2 – 30 cm pada sudut deteksi 35°
- Terdapat lubang baut untuk instalasi
- Menggunakan ic comparator LM393
Prinsip Kerja Sensor
Led infrared memancarkan cahaya apabila terkena benda padat, maka pada saat itu cahaya akan terpantul. Dan dari pantulan cahaya tersebut apabila ditangkap oleh photodiode maka nilai resistansi photodiode akan turun dan menyebabkan tegangan yang melewati photodiode semakin besar.
Tegangan tersebut terhubung dengan op-amp comparator yang dimana pada IC OP-AMP tersebut akan membandingkan nilai tegangan antara tegangan yang masuk dari photodiode dengan tegangan referensi (Vref).
Vref didapat dari setting trimpot yang terdapat pada module.
Apabila hasil perbandingan menunjukan besar tegangan tegangan masuk maka indikator LED status akan menyala.
Pada trimpot juga dapat dijadikan acuan untuk setting jarak minimal sensing sensor.
Tutorial mengakses module sensor dengan module relay
Pada tutorial ini output dari module sensor garis dihubungkan dengan module relay 5Vdc ke 220Vac.
Sehingga apabila terjadi pensensing pada sensor, maka akan terjadi pensaklaran pada relay terhubung.
Dan itu bisa diaplikasikan misalnya digunakan untuk security mobil secara sederhana pada saat ditinggal mudik dalam jangka waktu yang lama. Module dapat dipasang pada bagian bawah tanah dengan arah sensing menghap keatas.
Dan relay dihubungkan dengan alarm, sehingga apabila terjadi kejadian pencurian pada saat mobil berpindah dari posisi awal, maka alarm akan berbunyi.

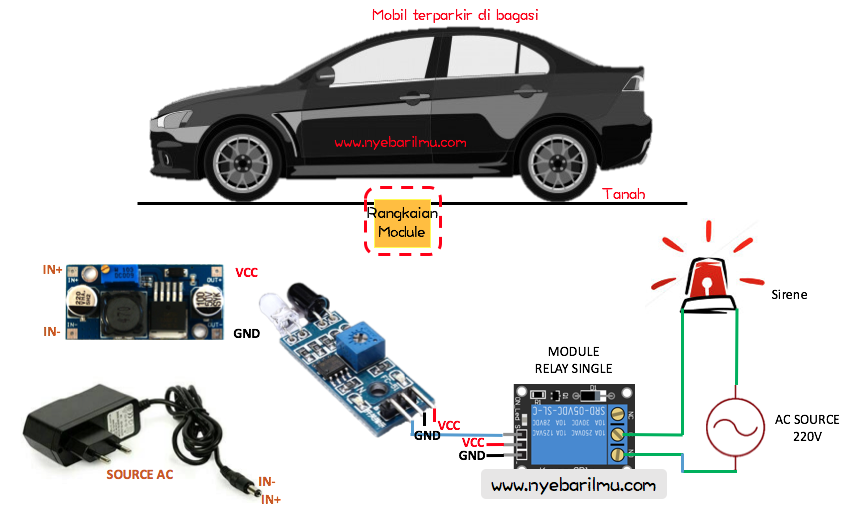

Rangkaian dan konsep sederhananya seperti gambar dibawah ini.
Pada gambar sederhana diatas, disarankan dalam perangkaian dalam box dan dirapikan. Sehingga terlihat estikanya serta simpel dalam peletakannya. Dan bisa menjadi peluang bisnis dalam dunia usaha, walaupun sederhana idenya tetapi banyak manfaat yang bisa didapatkan.
note : disarankan agar set nilai trimpot untuk menentukan jarak minimal untuk aktif non aktifnya sensor.
Tutorial Mengakses Sensor Line Proximity menggunakan mikrokontroler
Bahan yang perlu dipersiapkan :
- Arduino Uno
- Komputer + Software IDE Arduino
- Module sensor
- Kabel Jumper

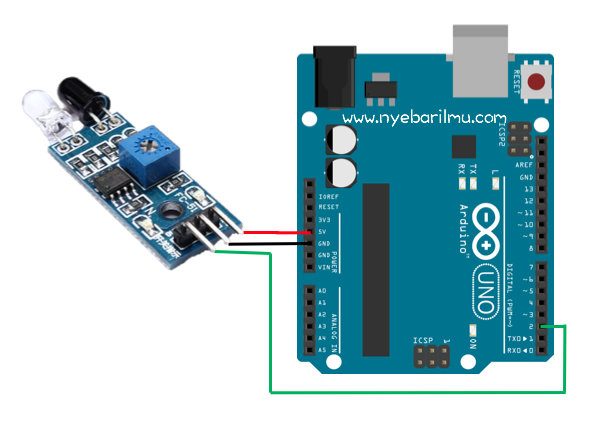

Rangkaian sederhana yang dirangkaikan
Contoh Program sederhana untuk mengakses module
/* --- www.nyebarilmu.com --- */
//Mengakses module sensor dengan indikator LED pada Arduino
const int pin_2 = 2;
const int led = 13;
void setup () {
pinMode (pin_2, INPUT);
pinMode (led, OUTPUT);
Serial.begin(9600);
}
void loop() {
int kondisiSensor = digitalRead(PIN_2);
Serial.println(kondisiSensor);
if (kondisiSensor == HIGH)
digitalWrite(led, HIGH);
else digitalWrite(led, LOW);
delay (1200);
}
Keterangan program diatas, yaitu jika sensor mendeteksi adanya benda maka LED pada Arduino uno akan menyala, dan sebaliknya.
Pada tutorial rangkaian dapat dikembangkan lebih jauh, misalnya penggunaan sensor yang lebih dari 8 pcs, dapat digunakan multiplexer sebagai sarana untuk menutupi kekurangan pin I/O.
Semoga bermanfaat! terimakasih.
