Rangkaian delay timer 5 menit, 10 menit, dan 15 menit ic TIMER 555

Penjelasan Singkat

Pada rangkaian delay timer ini akan dijadikan 1 rangkaian dengan 3 variabel untuk kendali timer yaitu timer untuk 5 menit, 10 menit, serta 15 menit yang menggunakan ic tunggal ic timer 555.

Dimana artikel ini merupakan kelanjutan dari artikel sebelumnya yang dimana sudah dijelaskan tentang apa itu ic timer 555, dan apa saja jenis rangkaiannya.

Pada kesempatan ini saya akan jabarkan salah satu contoh aplikasi Rangkaian Monostable Multivibrator yang dimana di aplikasikan ke dalam delay timer yang mempergunakan relay sebagai aktuator.

Meningkatkan kembali tentang rumus dasar untuk mencari delay timer dengan variabel penggunaan komponen resistor dan kapasitor sebagai berikut :

Td = 1,1 RC

keterangan :
Td : Delay timer (second)
R : resistor (ohm)
C : kapasitor (Farad)

Dikarenakan kita ingin membuat delay timer dengan hitungan 5 – 15 menit, maka dapat kita hitung nilainya.

Hal yang perlu dilakukan yaitu penetapan nilai awal yang perlu ditentukan, misalnya pada kesempatan ini saya mempergunakan nilai kapasitornya yaitu 470µF/16V.

Sehingga yang perlu dihitung untuk nilainya yaitu hanya resistor, dan jika nilainya tidak ada sama sesuai dipasaran dapat dicari nilai yang terdekat walaupun nanti berpengaruh terhadap kepresisian waktunya.

Dan perlu diingat kapasitor disini yang digunakan yaitu kapasitor jenis polar yang memiliki polaritas positif dan negatif.

[irp]

Perhitungan Rumus

Perhitungan yang dimaksud untuk mencari nilai resistor untuk setiap delay timer yang akan ditentukan, berikut perhitungannya berdasarkan rumus baku.

a. Timer 5 menit
Td = 1,1 RC
5 * 60 = 1,1 * R * 470 * 10^-6
R = 300 / (517 * 10^-6)
R = 580 kΩ ≈ 500 kΩ
Didapatkan nilai resistor yang mendekati dengan delay timer 5 menit yaitu 500 kΩ

b. Timer 10 menit
Td = 1,1 RC
10 * 60 = 1,1 * R * 470 * 10^-6
R = 600 / (517 * 10^-6)
R = 1165 kΩ ≈ 1000 kΩ
Sesuai dari perhitungan rumus diatas maka untuk timer 10 menit yaitu 1000 kΩ

c. Timer 15 menit
Td = 1,1 RC
15 * 60 = 1,1 * R * 470 * 10^-6
R = 900 / (517 * 10^-6)
R = 1714 kΩ ≈ 1500 kΩ
Dan untuk timer 15 menit berdasarkan perhitungan diatas maka nilai resistor yang mendekati yaitu 1500 kΩ

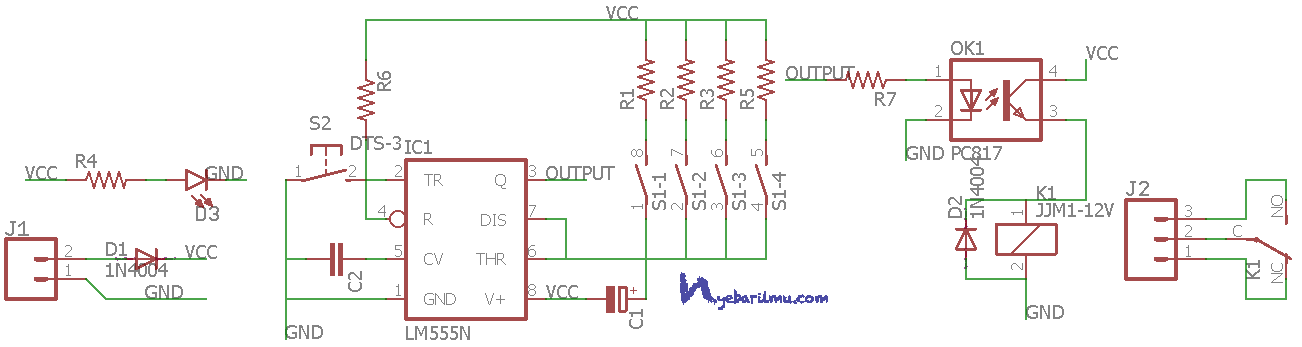

Schematic and Board PCB Delay Timer IC 555

Dari perhitungan diatas didapat 3 variabel resistor yang dapat dijadikan acuan untuk penggunaan delay timer yang akan dikendalikan dengan mempergunakan switch.

Berikut hasil redraw saya menggunakan aplikasi eagle-Cad dan proteus sebagai simulasinya.

Bill of materials yang dibutuhkan antara lain :

• R1 : 500kΩ
• R2 : 1000kΩ
• R3 : 1500kΩ
• R4 : 1kΩ
• R5 : 10kΩ
• R6 : 1kΩ
• Led 3mm merah
• IC 555
• Optocoupler PC817
• Push Button
• T-blok pin 2
• T-blok pin 3
• Switch on/off tipe dil 8 pin
• Dioda 1N4004 2 pcs
• Relay
• PCB yang sudah dicetak, dilubangi, dan siap digunakan

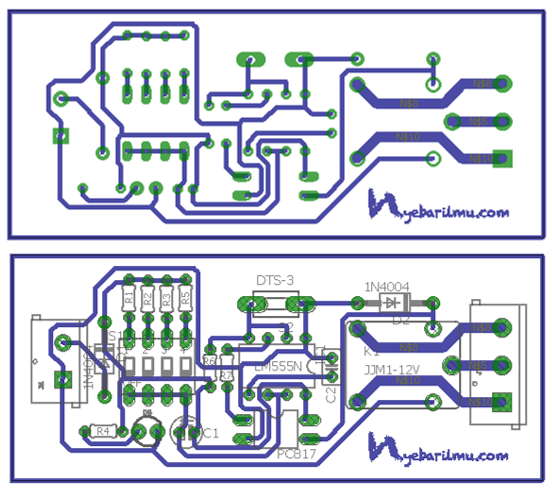

Dan berikut PCB Board untuk schematic diatas

Berdasarkan rangkaian diatas harus berhati-hati dalam perangkaian dan percobaannya dikarenkan menggunakan 2 sumber tegangan yaitu dari adaptor 12v dan dari listrik PLN 220 Vac.

File diatas dapat Anda miliki dengan gratis

Schematic : [ddownload id=”5070″]

[sociallocker id=1344]Board PCB : [ddownload id=”5071″] [/sociallocker]

Saya berikan satu resitor kosong yang bisa digunakan sesuai dengan perhitungan nilai kalian, sehingga kalian dapat bereksperimen sendiri.

Selamat mencoba!
