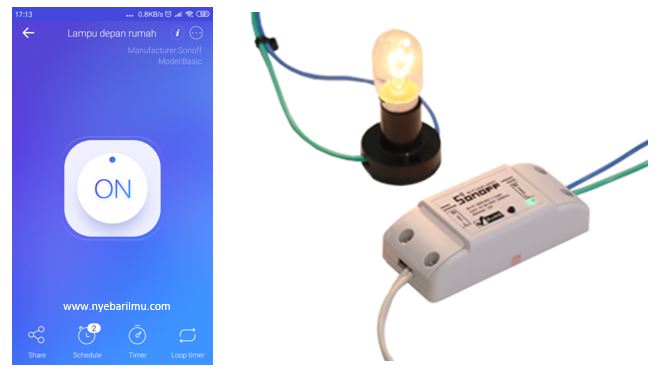

Artikel kali akan membahas review produk dari module SONOFF Light Switch, yang udah ane gunain selama 5 bulan.
Sebenarnya module SONOFF Light Switch itu merupakan rangakaian yang dimana menggunakan module ESP-01 yang sama dibahas pada artikel sebelumnya.
Hal yang membedakan yaitu dari segi kepraktisan karena module siap pake dan dikendalikan menggunakan smartphone.
Dan merupakan pilihan yang terbaik untuk proyek otomatisasi yang dapat diimplementasikan di rumah agan.
Sonoff ight Switch, selain terdapat chip ESP8266 didalam modul terdapat juga regulator dari AC ke DC sehingga agan dapat menghubungkan Relay WiFi tersebut langsung ke jaringan listrik PLN 220VAC.
Batas saat ini didukung oleh Relay adalah 10A, atau 2200 Watt saja.
Dengan module relay ini agan dapat mengubah rumah agan menjadi smart home mengendalikan peralatan dan peralatan melalui aplikasi seluler.
Pengaturan dan konfigurasi Sonoff Wifi Relay sangat sederhana dan dalam beberapa menit agan akan mengendalikan rumah agan dengan ponsel.
Bagian – bagian dari Rangkaian Sonoff light switch
Pada dasarnya rangkaian utama dari module ini yaitu ESP8266, yang dimana sebagai komponen utama sebagai pengendali relay dan penghubung ke internet menggunakan koneksi wifi.

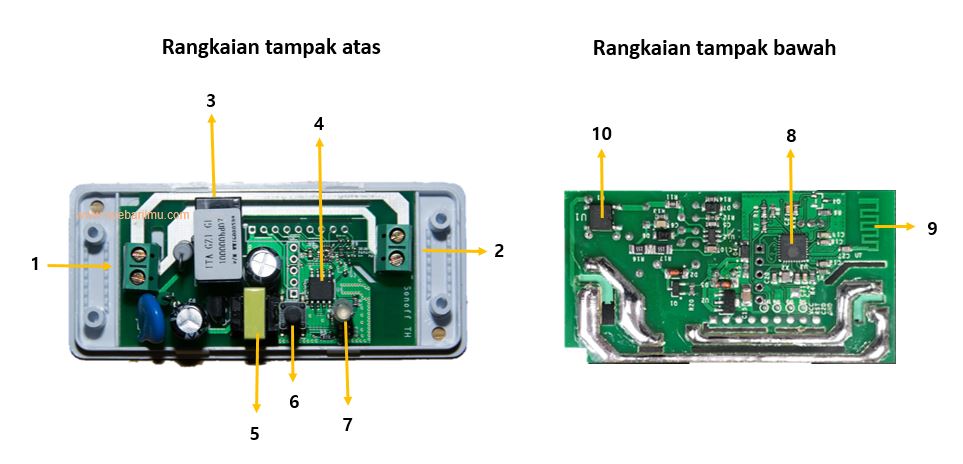

Berikut rangkaian module sonoff secara detailnya jika dibuka :
Keterangan :
- T-block yang dihubungkan ke PLN 220V
- T-block yang dihubungkan ke beban dalam hal ini misalnya lampu 220v
- Relay dengan maksimal beban 10A
- ic Serial TTL
- Trafo untuk power supply rangkaian
- Push button untuk setting
- Led indikator
- ESP8266
- Antena
- IC Rectifier ABS8

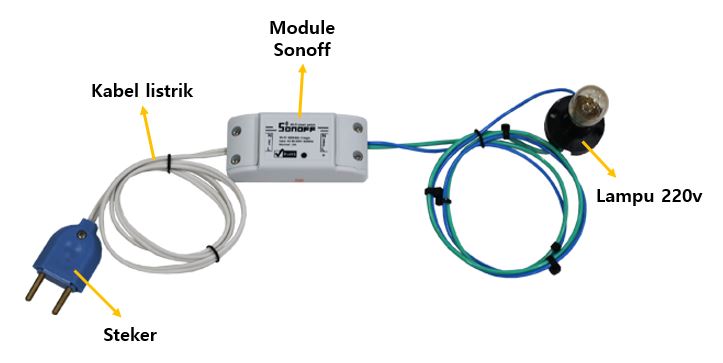

Bagaimana Cara merangkainya
Bahan yang perlu dipersiapkan antara lain :
- Module sonoff switch relay
- Kabel isi 2 secukupnya
- Steker
- Lampu dan fittingnya
- Obeng plus
Langkah – langkahnya :
- Lepaskan penutup menggunakan obeng plus, baik itu terminal yang akan dihubungkan ke listrik 220v, maupun beban lampu
- Sambungkan kabel utama, fase dan netral ke terminal Input dan gunakan konektor plug atau steker
- Hidupkan perangkat untuk dinyalakan pada terminal Output
- Saat menghubungkan relai ke listrik, LED harus berkedip setiap 2 detik. Ini menunjukkan bahwa relai bekerja
- Cek rangkaian lampu dengan menekan push button sekali, apabila rangkaian benar maka lampu akan menyala
Menghubungkan Module SonOff ke Aplikasi Seluler

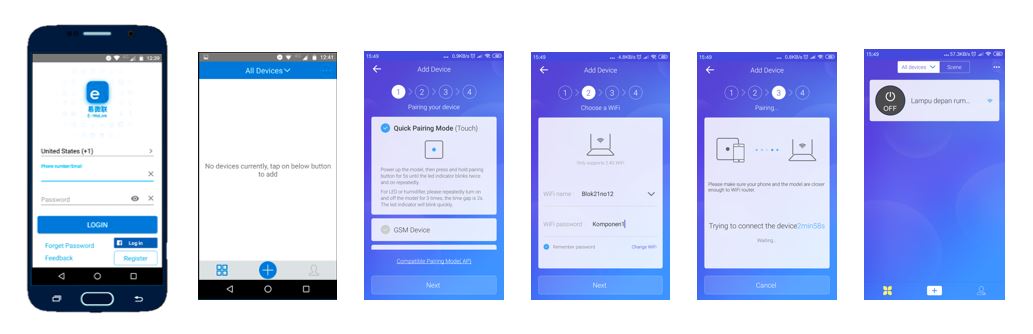

Berikut langkah – langkah untuk menghubungkan module agar dapat dikendalikan menggunakan Smartphone
- Do*wnload aplikasi E-WeLink, di app store untuk user Iphone, dan playstore untuk user Android
- Tekan push button selama 5 detik, dan led akan berkedip dengan sangat cepat
- Buka aplikasi yang telah dido*wnload, dan login menggunakan facebook
- Pada layar aplikasi utama, klik tombol “+” untuk menambahkan perangkat baru
- Pilih yang menggunakan koneksi Wifi
- Pilih jaringan wifi yang akan dikoneksikan dan isikan password nya
- Klik Next dan aplikasi akan mulai menghubungkan Sonoff Wi-Fi Relay ke jaringan Wifi
- Pada layar berikutnya Anda dapat memberi nama pada perangkat Anda
- Berikan nama perangkat
- Done, dan module siap digunakan

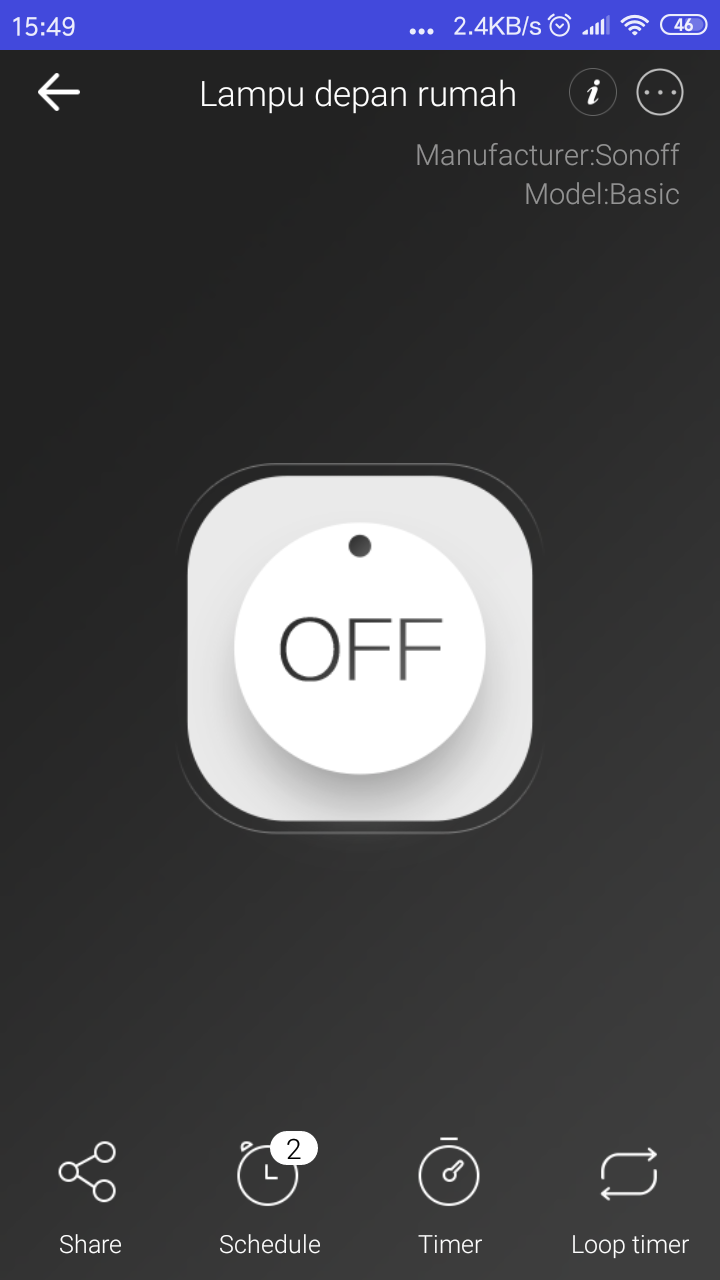

Mode Tampilan 01

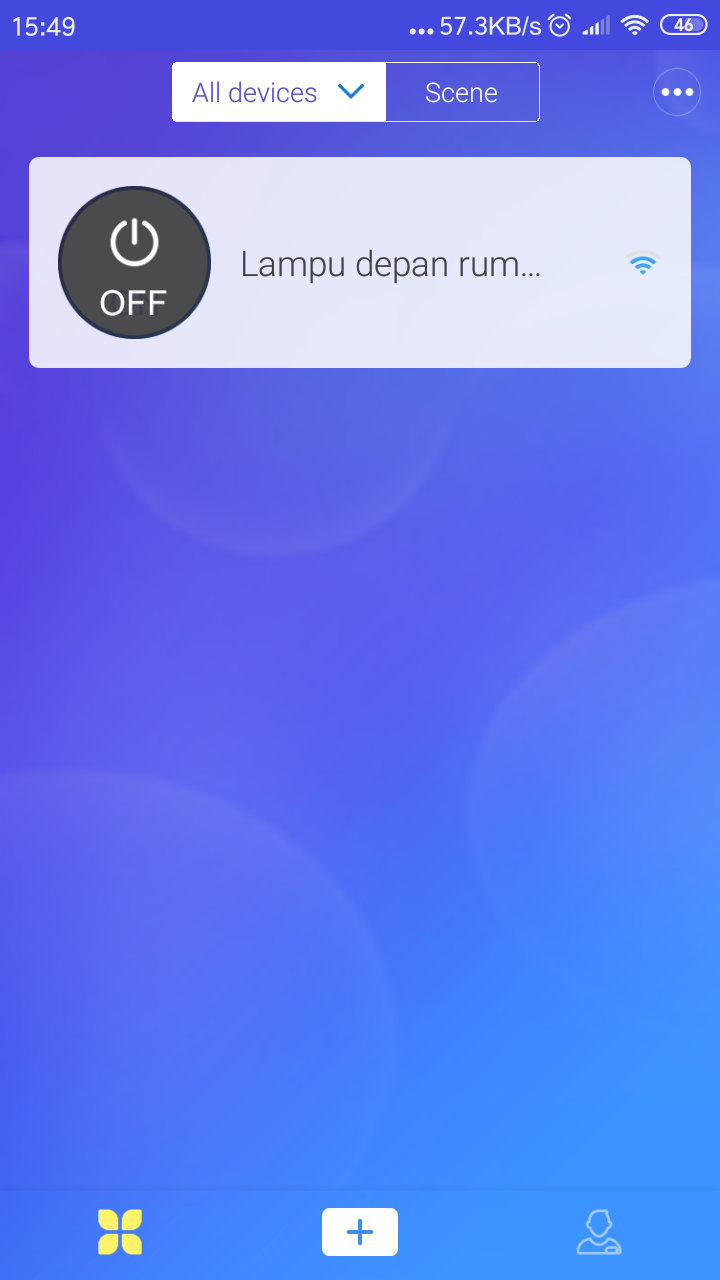

Mode Tampilan 02
Dalam aplikasi ada juga opsi timer dan timer. Anda tetap dapat membagikan perangkat Anda agar orang lain dapat mengendalikannya.

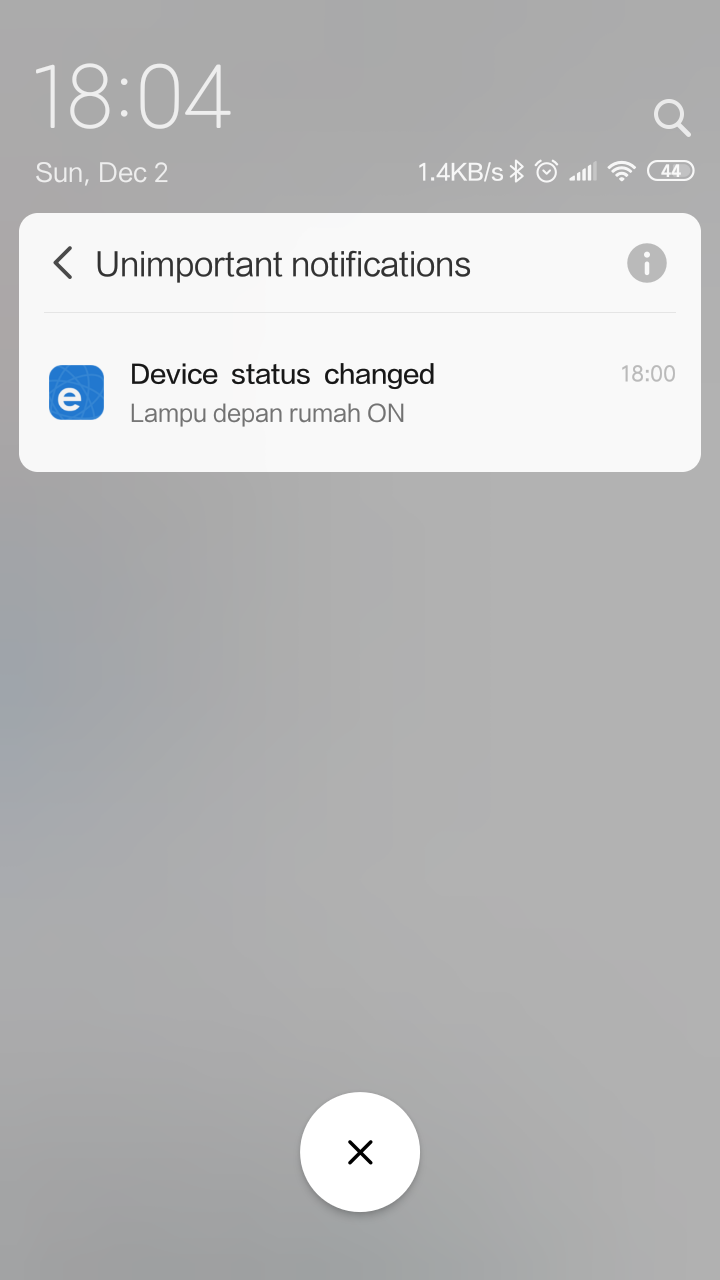

Contoh dalam penerapannya ane menggunakan timer jika jam 6 malam lampu hidup, dan jika jam 6 pagi lampu mati karena ane gunakan di lampu depan rumah.
Penting : Jika Agan akan mengganti ponsel baru atau instal ulang sistem operasi, agan harus terlebih dahulu menghapus / uninstall aplikasi Sonoff. Agar saat login tidak nyangkut pada sebelumnya.
Jika agan mengalami masalah memasangkan perangkat atau perlu “menyetel ulang” akun pengguna, agan dapat menggunakan fungsi “Umpan Balik” dari aplikasi dengan melaporkan masalah atau menghubungi produsen ITEAD.
