Rangkaian Non Contact alternatif TestPen atau Tespen Listrik merupakan rangkaian yang berfungsi mendeteksi adanya aliran listrik tanpa kontak langsung.
Sedangkan tespen Listrik merupakan alat yang berbentuk seperti obeng minus yang digunakan untuk mengetahui aliran listrik rangkaian dengan cara kontak.
Indikator testpen untuk mengetahui adanya aliran listrik yaitu berupa nyala Lampu, jika lampu menyala berarti bertegangan dan sebaliknya.
Untuk testpen untuk jaman sekarang sudah berimprovisasi menjadi digital sehingga mengetahui tegangan atau voltase yang dicek.
Alat ini banyak digunakan oleh seorang teknisi, maintenance, atau electrical engineering dalam pekerjaan sehari – harinya.
Desain dari tespen listrik kebanyakan simpel, praktis serta terdapat jepitan yang mudah dimasukan ke kantong saku.
Tespen Listrik analog Vs Tespen listrik Digital

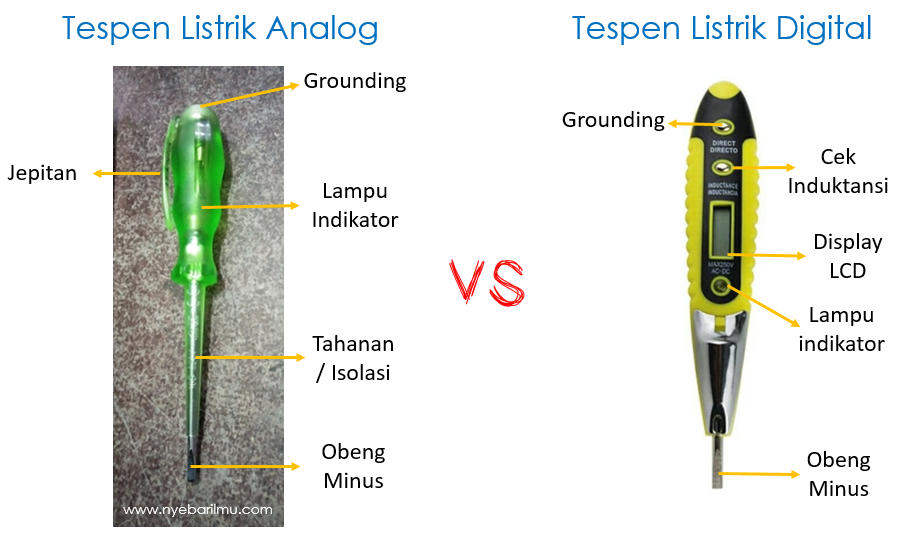

Berikut gambar bagian – bagian dari kedua tespen tersebut baik itu analog maupun digital :
Dari gambar diatas menunjukan bahwa tespen listrik analog hanya dapat digunakan untuk tegangan AC, sedangkan pada tespen listrik digital dapat untuk mengecek tegangan DC juga.
Selain itu terdapat fitur yang menarik yaitu mengecek kabel putus pada cek induktansi yang dimana ditandai dengan nyalanya Lampu sebagai indikatornya.
Walaupun untuk saat ini terdapat alat sendiri untuk mengecek adanya aliran listrik dalam rangkaian menggunakan sistem non-contact.
[irp]

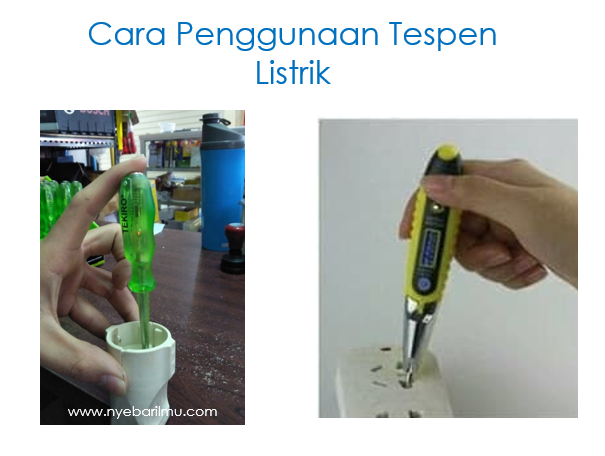

Peggunaannya Cara pakai
Analog :
- Ujung tespen bagian obeng minus dicolokan ke sumber PLN yang akan dicek
- Ujung pada grounding dipegang menggunakan jari telunjuk
- Lampu indikator akan menyala jika terdapat aliran listrik pada rangkaian tersebut
Digital :
- Bagian obeng minus dicolokan ke sumber listrik yang akan dicek
- Bagian grounding dipegang menggunakan jari telunjuk
- Lampu indikator akan menyala serta tertampil nilai tegangan dari aliran listrik pada rangkaian
Rangkaian Non Contact alternatif TestPen
Pada rangkaian ini merupakan alternatif dari tespen analog maupun digital diatas dikarenakan tidak menyentuh secara langsung objek yang akan dicek aliran listriknya.
Rangkaian sederhana ini hanya menggunakan komponen elektronika yang mudah didapatkan di toko elektronika terdekat.
Dan pada web nyebarilmu.com ini sudah disediakan gambar PCB yang bisa langsung dibuatkan baik itu menggunakan pcb biasa maupun pcb bolong.

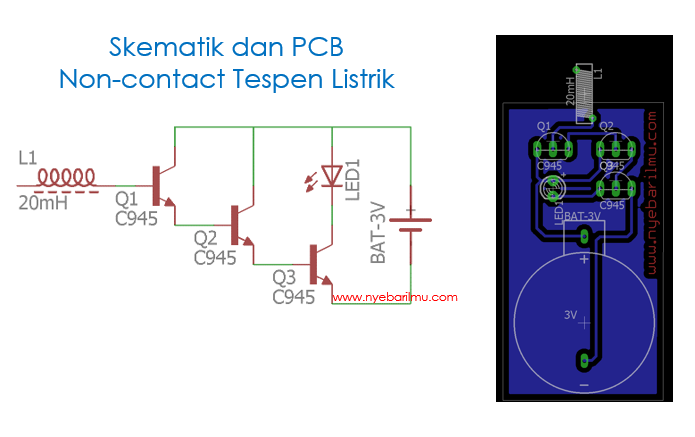

Berikut gambar skematik dan PCB Alternatif tespen listrik non contact
Komponen yang dibutuhkan :
- Transistor NPN C945 : 3 pcs
- Kumparan induktor dengan inti udara : 20mH
- Led 3mm merah
- Baterai 3v dan adapter
[irp]
File yang dapat dimiliki menggunakan software Eagle-Cad
[sociallocker id=”1344″]
Skematik : [ddownload id=”2811″]
PCB Board : [ddownload id=”2812″]
[/sociallocker]
Berikut video dari rangkaian non-contact diatas
Terimakasih semoga bermanfaat!
