Jam Digital atau Clock Digital DS1307 menggunakan Button
Posted inArduino Projects Tutorial Module Arduino

Jam Digital atau Clock Digital DS1307 menggunakan Button

2

Pada artikel ini dibuatlah project RTC sederhana, bagaimana cara menset nilai dari parameter jam, tanggal, maupun kapan waktu alarm, menggunakan alternatif dari module DS3231 yaitu module RTC DS1307.

Jam digital yang sudah pernah dibahas di web nyebarilmu.com ini yaitu hanya menggunakan module DS3231, Module DS1302 dan belum ada setting manualnya.

MODULE RTC DS1307

Module tersebut hampir sama dalam pengoperasiannya dikarenakan keduanya menggunakan komunikasi interface I2C pin SDA dan pin SCL.

Yang membedakan yaitu pada module DS1307 tidak ada fitur pengukur suhu sehingga hanya murni sebagai RTC (Real Time Clock).

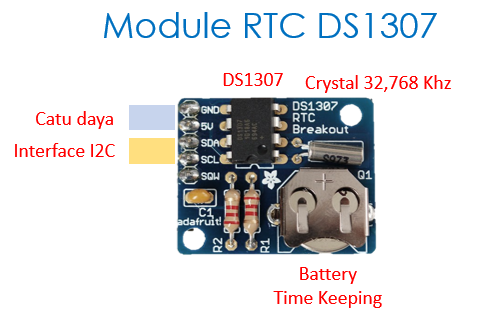

Jam Digital RTC DS1307 - adafruit

Spesifikasi Modul RTC DS1307

  1. Dimensi PCB : 24 x 30 x 5 mm
  2. Tegangan kerja antara 3,3v – 5vdc
  3. Alamat akses menggunakan interface I2C 7-bit pada 0x68
  4. Suhu kerja antara 0 – 70 C
  5. Ketepatan penghitungan waktu dengan tepat hingga tahun 2100
  6. Terdapat fitur untuk menyesuaian jumlah hari pada bulan tertentu di tahun kabisat
  7. Informasi yang dapat ditampilkan antara lain jam (jam, menit, detik), dan tanggal (hari, tanggal, bulan, tahun)
  8. Format waktu dapat disesuaikan dengan kebutuhan baik itu dalam bentuk format 24 jam atau AM/PM

Module RTC ini berbasis IC DS1307 buatan dari Dallas dan pada paketan penjualannya sudah terdapat 1 pcs baterai dan secara hitungan teori dapat bertahan selama 5 tahun lebih.

Fungsi baterai tersebut sebagai time keeping untuk menjaga tetap berjalannya module tersebut tanpa tergantung power dari eksternal

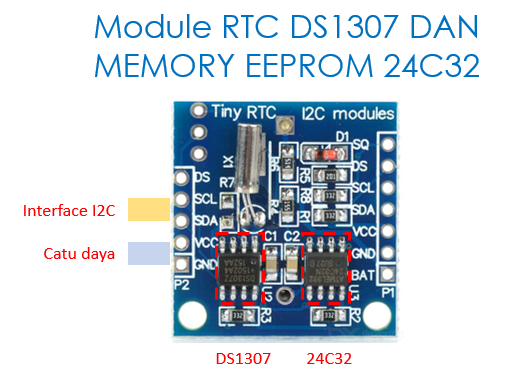

Di Indonesia, di toko elektronik maupun toko online kebanyakan dijualnya module RTC DS1307 digabung sama module EEPROM IC 24C32 dengan besaran kapasitas 32K.

Jam Digital RTC DS1307

Project Sederhana Setting RTC DS1307 (Jam, Tanggal) dengan Button

Bahan –  bahan yang diperlukan :

  1. Arduino Nano
  2. Module RTC DS1307
  3. Button 4 pcs
  4. Project Board
  5. LCD 16×2 dan PCF8574

Rangkaian project

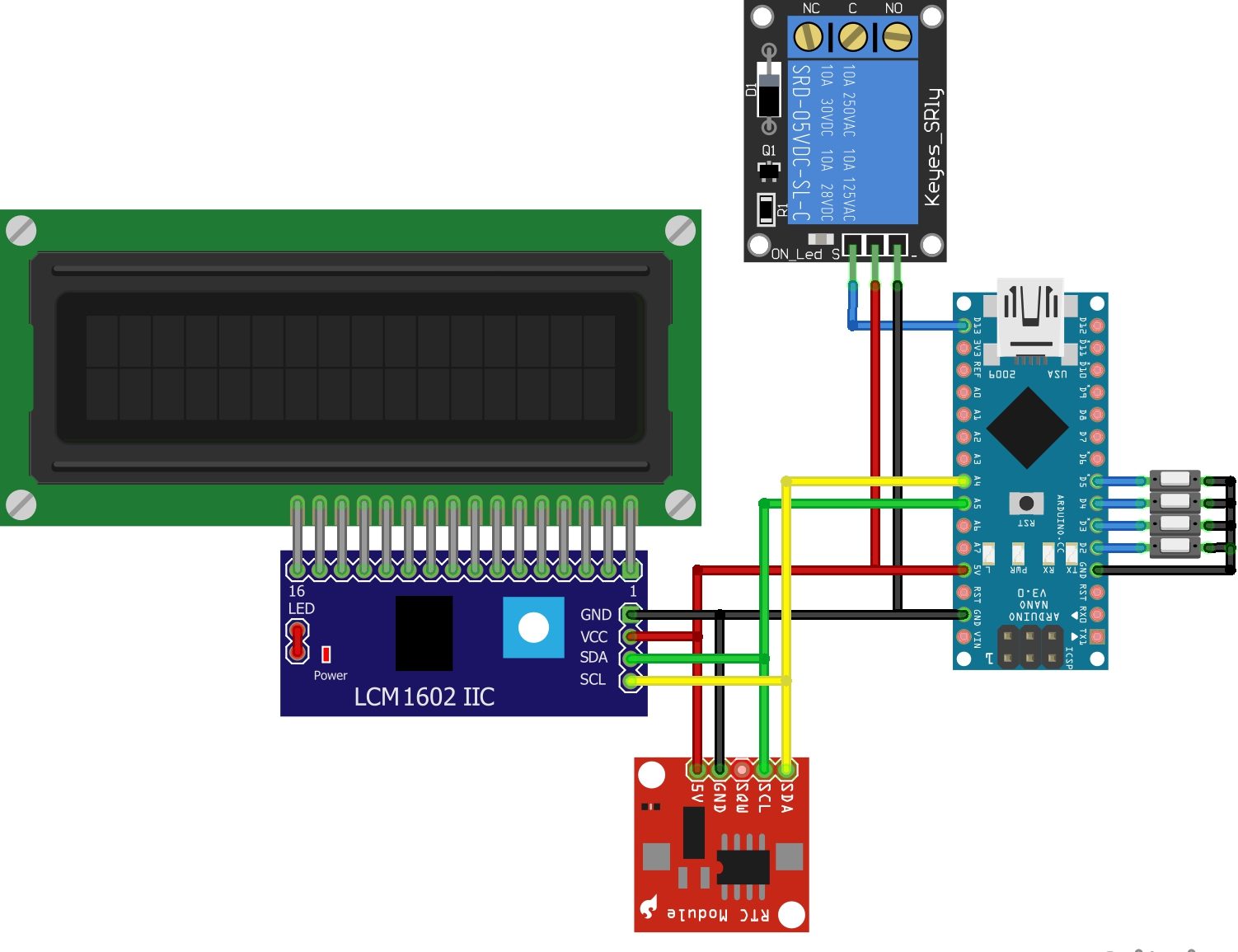

Digital clock Module RTC DS1307

Library yang dibutuhkan

RTCLIB-Master : [ddownload id=”2868″]

Button : [ddownload id=”2844″]

Pеlеtаkаn Lіbrаrу раdа mаѕіng – mаѕіng Oреrаtіоn Sуѕtеm :

  • PC (Wіndоwѕ) : Prоgrаm fіlе(x86)/Arduіnо/lіbrаrіеѕ
  • Mас : (hоmе dіrесtоrу)/Aррlісаtіоnѕ/Arduіnо (Shоw Pасkаgе Cоntеnt) / Cоntеntѕ / Jаvа / Lіbrаrіеѕ)
  • Lіnux : (hоmе dіrесtоrу)/ѕkеtсhbооk/lіbrаrіеѕ

Hal yang pertama dilakukan yaitu perangkaian komponen seperti gambar diatas, dan dicek alamat i2c address dengan i2c finder.

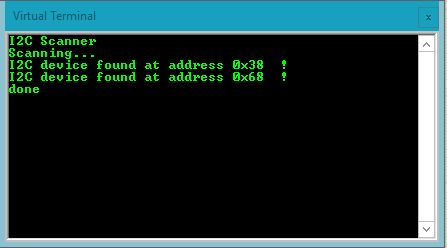

i2c finder address

Setelah itu jika belum memiliki komponen diatas dapat menggunakan simulasi terlebih dahulu seperti yang saya lakukan menggunakan simulasi proteus.

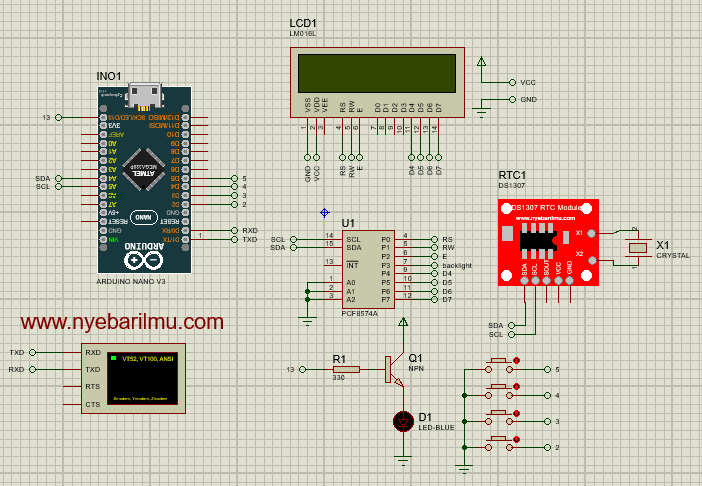

Jam digital RTC DS1307

[sociallocker id=”1344″]

File Proteus v.8.7 : [ddownload id=”2877″]

Program yang saya buat ini menggunakan setting button untuk mengatur jam digital dan waktu alarm dengan durasi waktu 3 menit saja.

Kode Program Digital Clock

//www.nyebarilmu.com
//2019
//Digital Clock Module RTC DS1307 with setting push button

#include <JC_Button.h>
#include <Wire.h>
#include <LiquidCrystal_PCF8574.h>
#include "RTClib.h"
#include <EEPROM.h>

char daysOfTheWeek[7][12] = {"Min", "Sen", "Sel", "Rab", "Kam", "Jum", "Sab"};

RTC_DS1307 rtc;
LiquidCrystal_PCF8574 lcd(0x38);

int jam, menit, tanggal, bulan, tahun;
int jam1, menit1, tanggal1, bulan1, tahun1;

int state_alrm=1;
int jam_alrm=00, menit_alrm=00;

const byte
BUTTON_PIN(2), relay_alrm(13),
BUTTON_PIN2(3),
BUTTON_PIN3(4),
BUTTON_PIN4(5);

Button
myBtn(BUTTON_PIN),
myBtn2(BUTTON_PIN2),
myBtn3(BUTTON_PIN3),
myBtn4(BUTTON_PIN4);

void setup()
{
  lcd.begin(16, 2); // 16 baris, 2 kolom
lcd.setBacklight(255); //menyalakan lampu latar

lcd.setCursor(00,00);
lcd.print("nyebarilmu.com");
lcd.setCursor(00,1);
lcd.print("DIGITAL CLOCK");
delay(2000);
lcd.clear();

    myBtn.begin();
    myBtn2.begin();
    myBtn3.begin();
    myBtn4.begin();
    pinMode(relay_alrm, OUTPUT);

  digitalWrite(relay_alrm, LOW);
}

void loop()
{
    static bool ledState;
    myBtn.read();
    myBtn2.read();
    myBtn3.read();
    myBtn4.read();

DateTime now = rtc.now();
    lcd.setCursor(00,00);
    lcd.print(daysOfTheWeek[now.dayOfTheWeek()]);
    lcd.print(",");
    lcd.setCursor(4,00);
    if (now.day()<=9){lcd.print("0");}
    lcd.print(now.day(), DEC);
    lcd.print('-');
    if (now.month()<=9){lcd.print("0");}
    lcd.print(now.month(), DEC);
    lcd.print('-');
    lcd.print(now.year(), DEC);

    lcd.setCursor(00,1);
    if (now.hour()<=9){lcd.print("0");}
    lcd.print(now.hour(), DEC);
    lcd.print(':');
    if (now.minute()<=9){lcd.print("0");}
    lcd.print(now.minute(), DEC);
    lcd.print(':');
    if (now.second()<=9){lcd.print("0");}
    lcd.print(now.second(), DEC);

    jam = now.hour(),DEC;
    menit = now.minute(),DEC;

    state_alrm = EEPROM.read(00);
    jam_alrm = EEPROM.read(1);
    menit_alrm = EEPROM.read(2);

  if(state_alrm==1) {lcd.setCursor(10,1);lcd.print("#");}
  if(state_alrm==2) {lcd.setCursor(10,1);lcd.print("*");}

  lcd.setCursor(11,1);lcd.print(jam_alrm);
  lcd.setCursor(13,1);lcd.print(":");
  lcd.setCursor(14,1);lcd.print(menit_alrm);
  if(state_alrm == 2 && jam_alrm == jam && menit_alrm==menit) {digitalWrite(relay_alrm, HIGH);}
  if(state_alrm == 2 && menit_alrm+3) {digitalWrite(relay_alrm, LOW);}
  if (myBtn4.wasReleased())  {digitalWrite(relay_alrm, LOW);}

    if (myBtn.wasReleased())  {Settings();}
}

void Settings(){
    lcd.clear();
     int a = 1;
    while(1){
      myBtn.read();
      myBtn2.read();
      myBtn3.read();
      myBtn4.read();
      lcd.setCursor(00,00);lcd.print("Setting Menu");
      lcd.setCursor(1,1);lcd.print("Date");
      lcd.setCursor(11,1);lcd.print("Alrm");

      if (myBtn2.wasReleased())  {a++; if(a==3) a=1;}
      if (myBtn3.wasReleased())  {a--; if(a==-1) a=2;}
      switch(a){
      case 1:
      lcd.setCursor(00,1);lcd.print(">");
      lcd.setCursor(10,1);lcd.print(" ");
      if (myBtn.wasReleased())  {Set_date();}
      break;
      case 2:
      lcd.setCursor(00,1);lcd.print(" ");
      lcd.setCursor(10,1);lcd.print(">");
     if (myBtn.wasReleased())  {Set_alrm();}
      break;
    }
    if (myBtn4.wasReleased()) { lcd.clear();break;}
}
}

void Set_date(){
  lcd.clear();
    int b = 1;
    DateTime now = rtc.now();
    jam = now.hour(),DEC;
    menit = now.minute(),DEC;
    tanggal = now.day(),DEC;
    bulan = now.month(),DEC;
    tahun = now.year(),DEC;

    while(1){
      myBtn.read();
      myBtn2.read();
      myBtn3.read();
      myBtn4.read();
     if (myBtn.wasReleased())  {b++; if(b==7) b=1;}

       lcd.setCursor(00,00);lcd.print(jam,DEC);
       lcd.setCursor(2,00);lcd.print(":");
       lcd.setCursor(3,00);lcd.print(menit,DEC);
       lcd.setCursor(00,1);lcd.print(tanggal,DEC);
       lcd.setCursor(2,1);lcd.print("-");
       lcd.setCursor(3,1);lcd.print(bulan,DEC);
       lcd.setCursor(5,1);lcd.print("-");
       lcd.setCursor(6,1);lcd.print(tahun,DEC);
       lcd.setCursor(11,1);lcd.print("SAVE");

      switch(b){
      case 1:
      lcd.setCursor(00,00);lcd.print(jam,DEC);
      lcd.setCursor(00,00);lcd.print("  ");
      lcd.setCursor(2,00);lcd.print(":");
      if (myBtn2.wasReleased())  {jam++; if(jam==24) jam=0;}
      if (myBtn3.wasReleased())  {jam--; if(jam==-1) jam=23;}
      break;
      case 2:
      lcd.setCursor(3,00);lcd.print(menit,DEC);
      lcd.setCursor(3,00);lcd.print("  ");
      if (myBtn2.wasReleased())  {menit++; if(menit==60) menit=0;}
      if (myBtn3.wasReleased())  {menit--; if(menit==-1) menit=59;}
      break;
      case 3:
      lcd.setCursor(00,1);lcd.print(tanggal,DEC);
      lcd.setCursor(00,1);lcd.print("  ");
      lcd.setCursor(2,1);lcd.print("-");
      if (myBtn2.wasReleased())  {tanggal++; if(tanggal==32) tanggal=1;}
      if (myBtn3.wasReleased())  {tanggal--; if(tanggal==0) tanggal=31;}
      break;
      case 4:
      lcd.setCursor(3,1);lcd.print(bulan,DEC);
      lcd.setCursor(3,1);lcd.print("  ");
      lcd.setCursor(5,1);lcd.print("-");
      if (myBtn2.wasReleased())  {bulan++; if(bulan==13) bulan=1;}
      if (myBtn3.wasReleased())  {bulan--; if(bulan==0) bulan=12;}
      break;
      case 5:
      lcd.setCursor(6,1);lcd.print(tahun,DEC);
      lcd.setCursor(6,1);lcd.print("    ");
      if (myBtn2.wasReleased())  {tahun++; if(tahun==2100) tahun=2000;}
      if (myBtn3.wasReleased())  {tahun--; if(tahun==1999) tahun=2099;}
      break;
      case 6:
      lcd.setCursor(11,1);lcd.print("SAVE");
      lcd.setCursor(11,1);lcd.print("    ");
      if (myBtn2.wasReleased())  {
        jam1=jam; menit1=menit; tanggal1=tanggal; bulan1=bulan; tahun1=tahun;
        rtc.adjust(DateTime(tahun1,bulan1,tanggal1,jam1,menit1,0));
        lcd.setCursor(00,00);lcd.print("Data tersimpan..");
        delay(1000);lcd.clear();}
      break;
}
if (myBtn4.wasReleased()) { lcd.clear();break;}
    }
}

void Set_alrm(){
  lcd.clear();
  int c = 1;

  state_alrm = EEPROM.read(00);
  jam_alrm = EEPROM.read(1);
  menit_alrm = EEPROM.read(2);

 while(1){
  myBtn.read();
  myBtn2.read();
  myBtn3.read();
  myBtn4.read();

  lcd.setCursor(00,00);lcd.print("Status:");
  if(state_alrm==1) {lcd.setCursor(7,00);lcd.print("OFF");}
  if(state_alrm==2) {lcd.setCursor(7,00);lcd.print("ON ");}
  lcd.setCursor(00,1);lcd.print("Waktu:");
  lcd.setCursor(6,1);lcd.print(jam_alrm);
  lcd.setCursor(8,1);lcd.print(":");
  lcd.setCursor(9,1);lcd.print(menit_alrm);
  lcd.setCursor(11,1);lcd.print("SAVE");
 if (myBtn.wasReleased())  {c++; if(c==5) c=1;}
      switch(c){
      case 1:
      if(state_alrm==1) {lcd.setCursor(7,00);lcd.print("OFF");}
      if(state_alrm==2) {lcd.setCursor(7,00);lcd.print("ON ");}
      lcd.setCursor(7,00);lcd.print("   ");
      if (myBtn2.wasReleased())  {state_alrm++; if(state_alrm==3) state_alrm=1;}
      if (myBtn3.wasReleased())  {{state_alrm--; if(state_alrm==0) state_alrm=2;}
      break;
      case 2:
      lcd.setCursor(6,1);lcd.print(jam_alrm);
      lcd.setCursor(6,1);lcd.print("  ");
      if (myBtn2.wasReleased())  {jam_alrm++; if(jam_alrm==24) jam_alrm=0;}
      if (myBtn3.wasReleased())  {jam_alrm--; if(jam_alrm==-1) jam_alrm=23;}
      break;
      case 3:
      lcd.setCursor(9,1);lcd.print(menit_alrm);
      lcd.setCursor(9,1);lcd.print("  ");
      if (myBtn2.wasReleased())  {menit_alrm++; if(menit_alrm==60) menit_alrm=0;}
      if (myBtn3.wasReleased())  {menit_alrm--; if(menit_alrm==-1) menit_alrm=59;}
      break;
      case 4:
      lcd.setCursor(11,1);lcd.print("SAVE");
      lcd.setCursor(11,1);lcd.print("    ");
      if (myBtn2.wasReleased())  {
        EEPROM.write(00,state_alrm);
        EEPROM.write(1,jam_alrm);
        EEPROM.write(2,menit_alrm);
        lcd.setCursor(00,00);lcd.print("Data tersimpan..");
        delay(1000);lcd.clear();}
      break;
}
    }
if (myBtn4.wasReleased()) { lcd.clear();break;}
}
}

[/sociallocker]

Hasil dari percobaan diatas

2 Comments

  1. nafis
    Reply
    April 11, 2019,

    apa fungsi relay pada project diatas gan?

    • agus faudin
      Reply
      April 11, 2019,

      itu untuk dihubungkan ke Alarm yang bisa berupa sirene, tp paling sederhananya bisa diganti dengan buzzer
