Rangkaian pengering tangan yang akan dibahas kali ini dibuat menggunakan komponen yang mudah didapat dipasaran yaitu menggunakan IC Timer 555.
Sering kita jumpai pada toilet di mall, hotel dan kantor pada disamping wastafel terdapat mesin pengering tangan yang praktis.

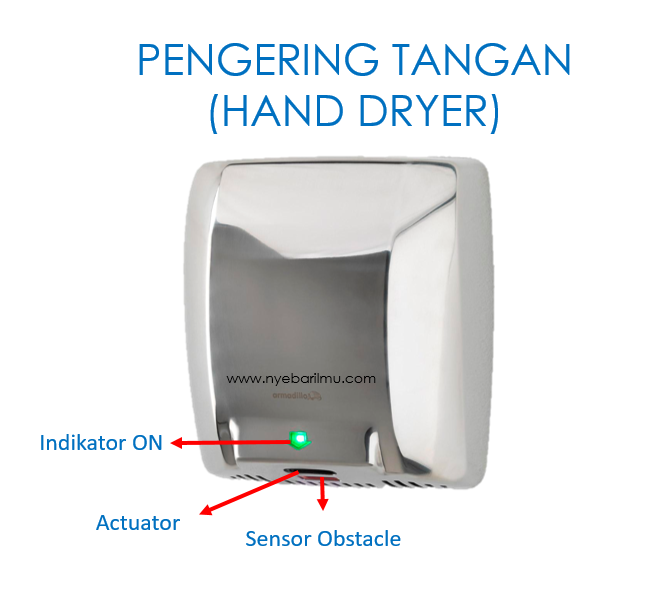

Contoh pengering tangan atau hand dryer yang mudah ditemukan di toilet mall-mall atau restoran mewah.
Sebenarnya dengan memanfaatkan komponen utama ic timer 555 kita dapat menduplikasi dengan mudah sistem pengering tangan tersebut.
Di web nyebarilmu.com akan mencoba menjabarkan bagaimana membuat duplikasi sistem tersebut dengan komponen yang mudah didapatkan dan murah tentunya.
Rangakaian pengering tangan yang menggunakan IC Timer 555

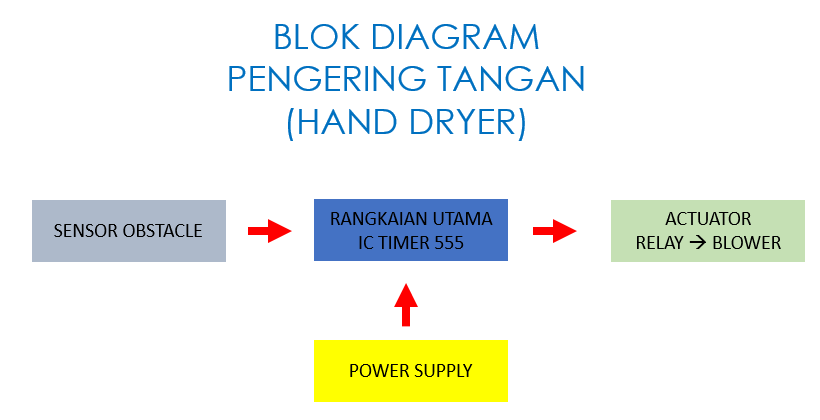

Skema yang akan dibuat / Blok diagram rangkaian

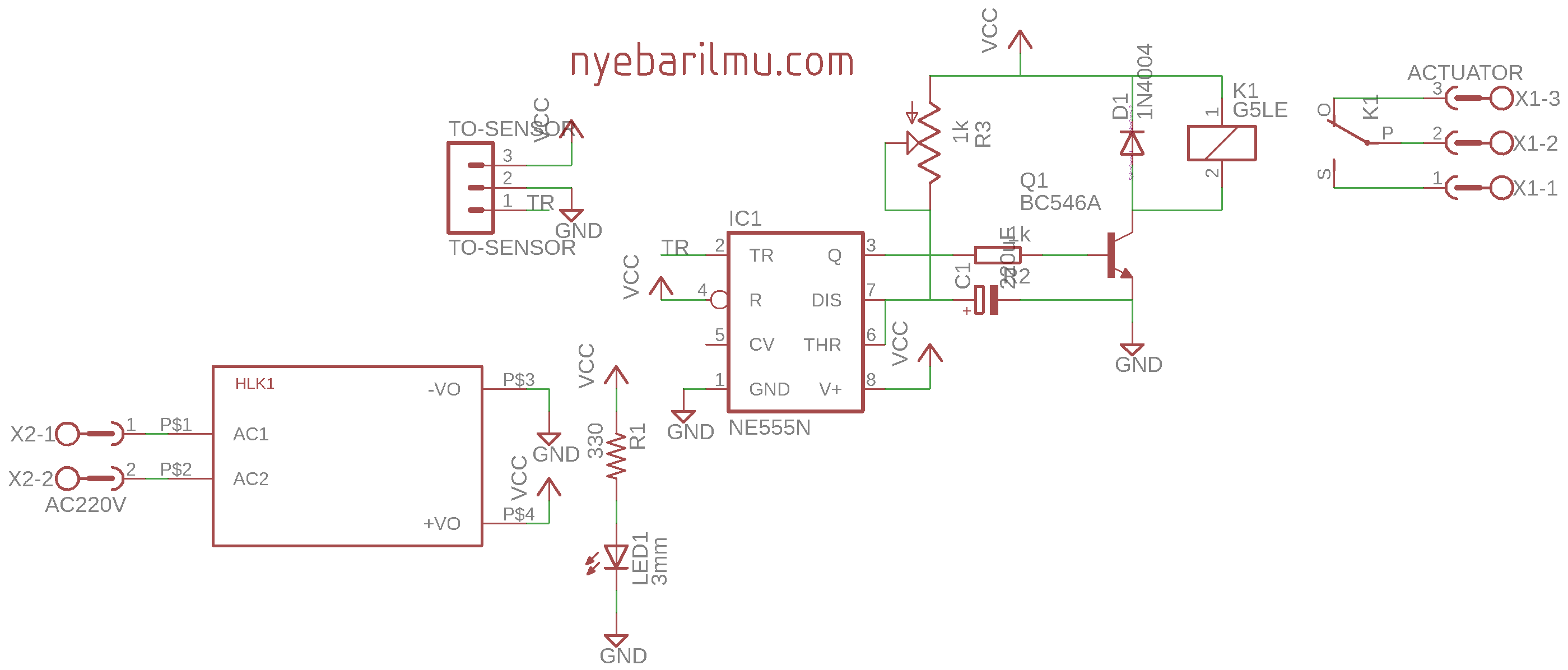

Rangkaian skematik pengering tangan sederhana
Bahan komponen yang diperlukan
- HLK – PM01 3watt
- Led 3mm merah
- R1 : 330
- R2 : 1K
- VAR : 10K
- D1 : 1N4004
- Relay 5v to 220v
- Transistor npn bc546
- Capacitor 220uF/16v
- pin header male lurus 3 pin
- KF7.62 – 3pin
- KF7.62 – 2pin
- ic timer 555 + socket ic 8 dip

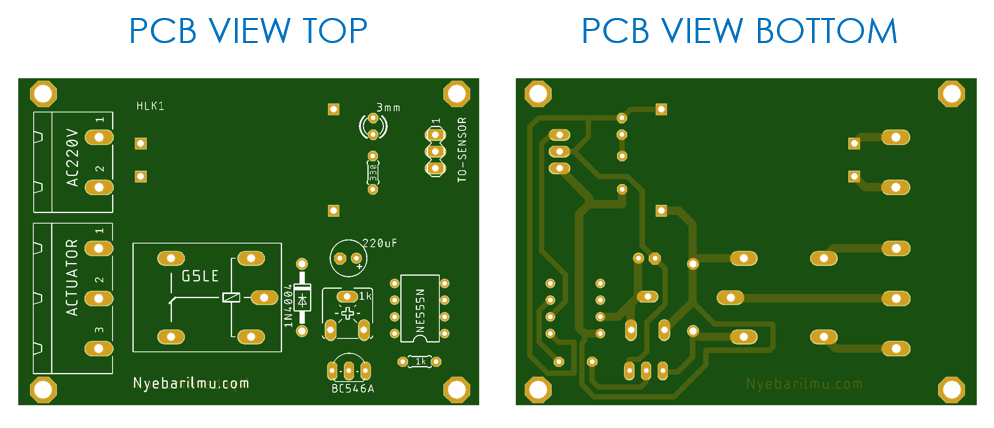

File diatas sudah dijadikan file gerber yang siap dicetakkan menggunakan vendor pembuat pcb seperti halnya jlcpcb yang bayar $2 saja per 5 pcs.
Pada bagian sensor digunakan sensor obstacle yang bisa didapatkan ditoko elektronika atau market place online.
Sedangkan untuk aktuator dapat digunakan induction heater fan dikarenakan kecepatan panasnya lebih cepat dibanding yang lainnya.

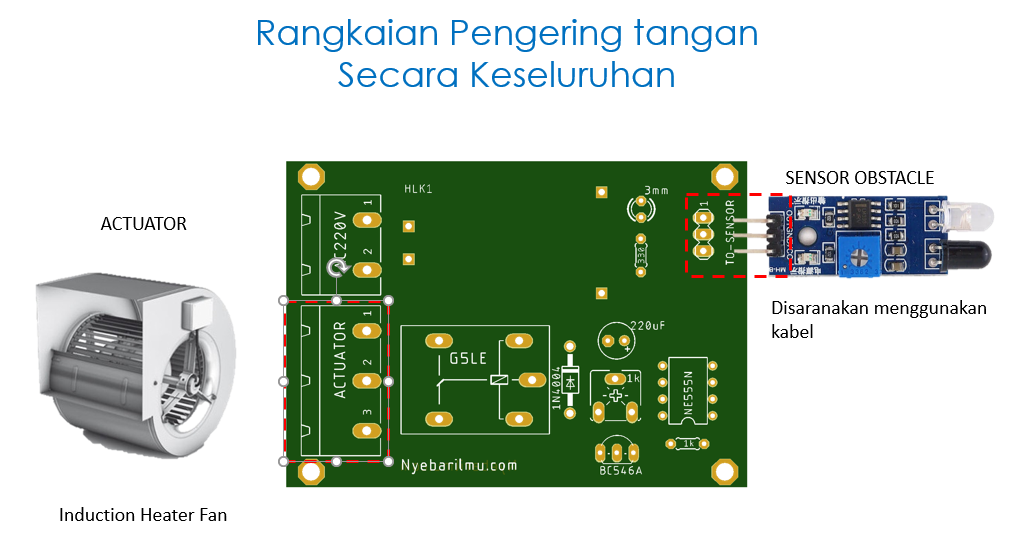

Berikut rangkaian secara keseluruhannya :
File Skematik dan file gerber dapat dimiliki dengan gratis
[sociallocker id=”1344″]Schematic : [ddownload id=”2994″]
Gerber : [ddownload id=”2993″] [/sociallocker]
Cara Kerja dari rangkaian diatas
Secara alur, mesin pengering tangan bekerja “ON” saat terdapat halangan didepannya dan pada saat itu aktuator blower dan pemanas on dalam beberapa detik, dan mesin “OFF”.
Pada saat timer aktuator mati, maka tidak akan bisa menjadi “ON” kecuali tangan yang masuk di mesin tersebut dialihkan posisi terlebih dahulu, dan kembali keposisi semula.
Timer dapat disesuaikan atau diadjust sesuai dengan kebutuhan harus berapa detik rangkaian ini on saat ada halangan di depan sensor obstacle.
Rangkaian diatas sudah dibuat seminilis mungkin sehingga hanya kurang dipembuatan box atau kotak sebagai pelindung rangkaian itu sendiri.
Untuk bagian konektor digunakan konektor tipe KF7.62 yang merupakan standar industri elektronika, sehingga untuk perangkaian ke kabelnya dapat menggunakan sekun standart.
