Proyek countering jumlah pengunjung mall dapat dilakukan dengan cara digital maupun manual menggunakan counter analog.
Akan tetapi pada website ini akan dibuatkan 2 alat sekaligus yang dapat menghitung jumlah pengunjung mall dengan budget minimal.
Proyek yang pertama yaitu hanya memanfaatkan ic timer LM555 dan ic counter 4026 dan proyek yang kedua menggunakan microcontroller arduino.

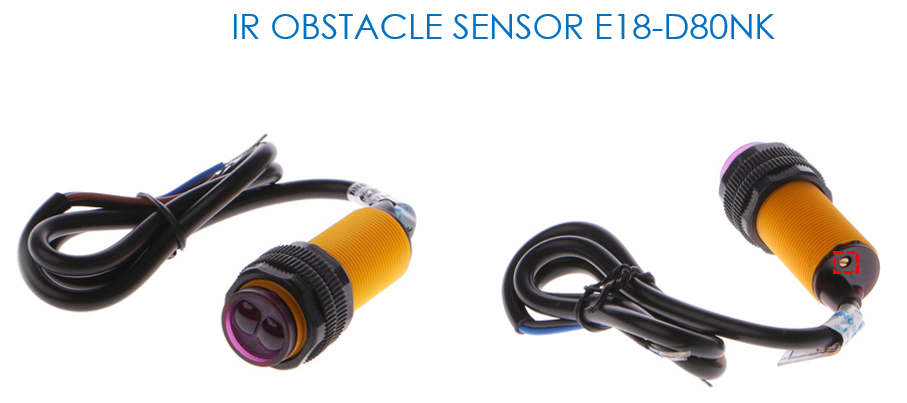

Sensor yang digunakan yaitu sensor IR Obstacle tipe e18-d80nk, yang mudah digunakan dan harganya yang terjangkau.
Spesifikasi sensor IR Obstacle E18-D80nk :
- Tipe sensor menggunakan metode diffuse reflective
- Sumber cahaya : Led Infrared
- Range jarak Sensing antara 3cm sampai 80cm (tergantung dari bentuk permukaan benda)
- Tegangan kera : 5Vdc
- Konsumsi maksimum beban arus : 100mA
- Jenis output yaitu NPN
- Terdapat adjustment potensiometer untuk jarak sensing
- Dimensi sensor : diameter 1.7cm x panjang 4.3cm
Aplikasi dari penggunaan sensor ini :
- Penghitung otomatis pada line produksi barang
- Sistem otomasi robot sebagai mata robot
- Sistem keamanan anti pencurian
- dan lain-lain
Untuk display dari hasil countering pada proyek pertama menggunakan 7-segment cathoda sedangkan yang next proyek dapat menggunakan display LCD 16×2.
Countering jumlah pengunjung – Analog
Bahan yang diperlukan :
- 7-Segment tipe Common Cathode
- IC Timer LM555
- IC Decoder 4026N
- Resistor
- Capasitor
- Transistor
- Led 3mm
- Catudaya HLK-PM01

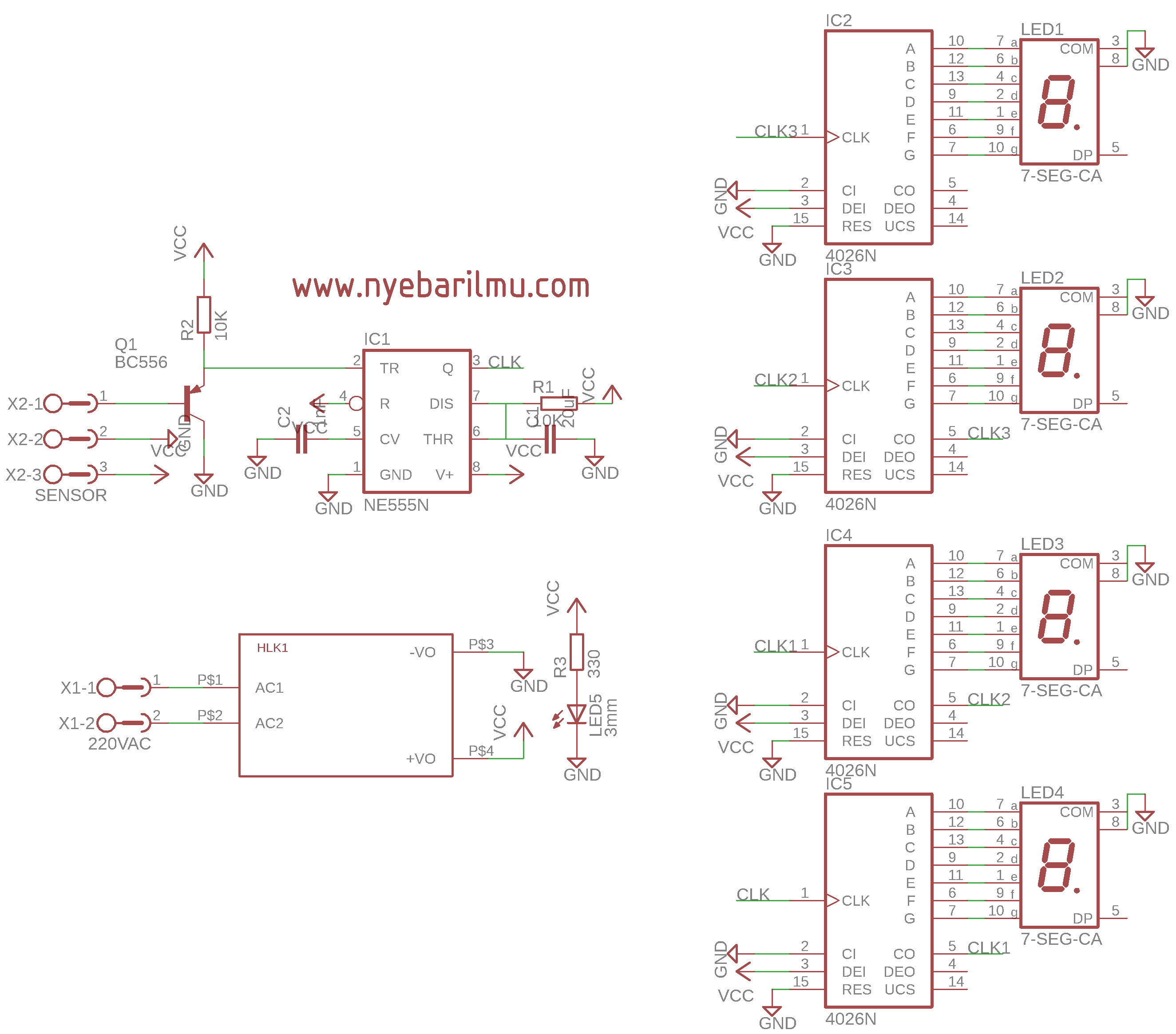

Skematik rangkaian

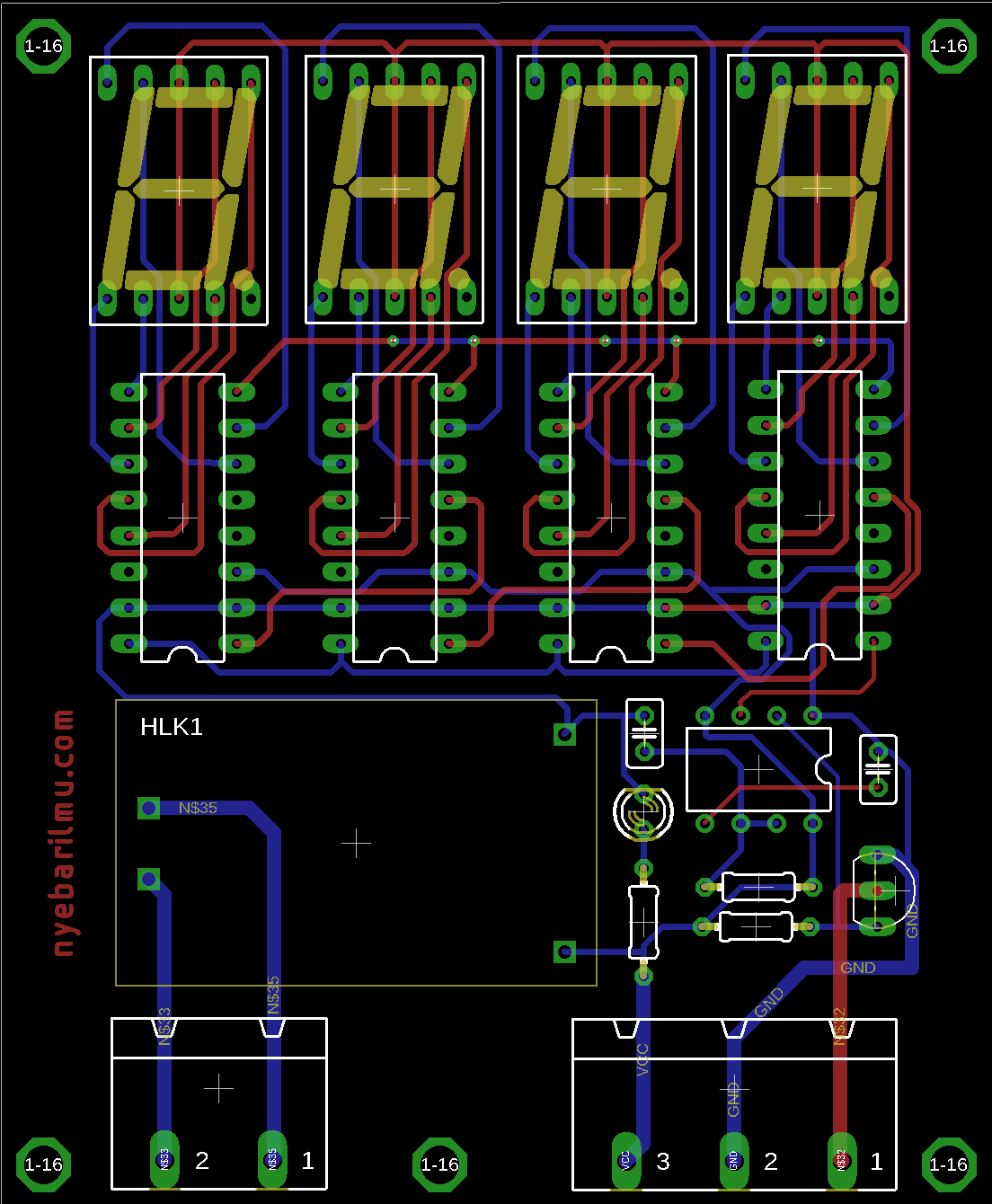

Board PCB
Dari skematik dan board diatas, sudah saya konversikan kedalam format gerber, format produksi manufakturing PCB seperti vendor JLCPCB.
Sehingga apabila kalian baru pertama kali dalam order pcb, maka akan didapat gratis ongkir sebanyak $20, dan bisa kalian manfaatkan dengan memilih jasa kirim DHL Express.
Dan kalian hanya membayar jasa cetak pcb $2 saja yang dikonversikan kedalam rupiah sekitar 28000 saja.
Karena menggunakan jasa DHL Express hanya dalam waktu kurang 1 minggu pcb yang dicetakan akan sampai ke tempat kalian dan siap digunakan.

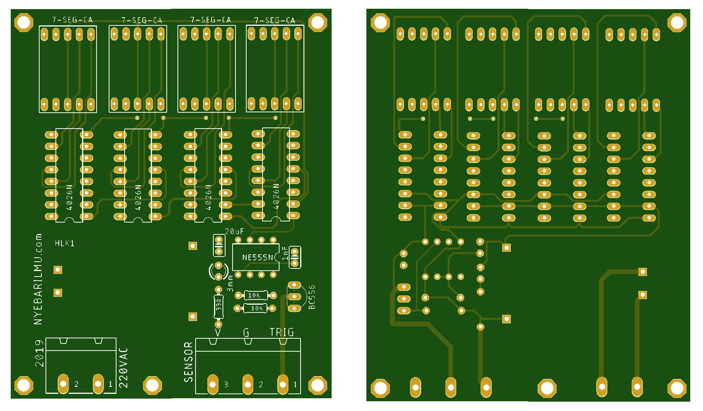

Berikut hasil konversi pcb tampak atas dan bawah
File gerber dari board pcb diatas
[sociallocker id=”1344″][ddownload id=”3039″][/sociallocker]

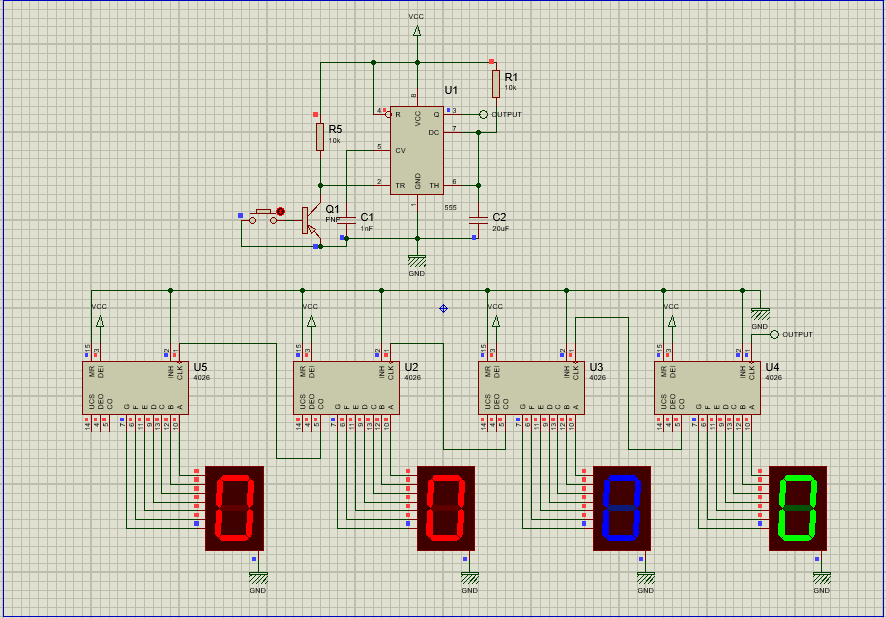

Selain itu, disediakan juga hasil simulasi menggunakan software proteus untuk rangkaian diatas secara keseluruhan.
Pada simulasi diatas digunakan push button sebagai pengganti input-an data dari sensor dengan logika LOW.
Sehingga apabila sensor tersebut maka akan mentrigger LM555 untuk melakukan proses Countering, dan maksimal penghitungan yaitu 9999.
Perlu dijadikan catatan bahwa sistem diatas tidak bisa disimpan datanya, apabila dayanya hilang maka data tersebut akan hilang juga.
File Simulasi proteus versi 8.7 diatas dapat dimiliki gratis :
[lockercat][ddownload id=”3084″][/lockercat]
Semoga bermanfaat untuk tutorial diatas dan jangan lupa join di mailist website nyebarilmu atau join di grup Whatsapp.
terimakasih – salam nyebarilmu..
