Apa itu virus Covid-19?
Inovasi Auto Hand Sanitizer mungkin bukan merupakan hal yang baru, tetapi sangat bermanfaat jika diimplementasikan dengan kondisi pada saat ini. Karena diseluruh dunia sedang berperang melawan virus Covid-19.
COVID-19 (Coronavirus Disease 2019) merupakan penyakit menular yang disebabkan oleh virus corona yang paling baru ditemukan. Virus dan penyakit baru ini tidak diketahui sebelum wabah dimulai di Wuhan, Cina, pada bulan Desember 2019 dan sekarang sudah menyebar dibelahan dunia.
Pada tanggal 9 april 2020 ini, sudah dilaporkan total lebih dari 3 juta jiwa manusia yang positif terkena virus corona. Di Indonesia jumlah positif yaitu 2956 positif, sembuh 222, dan telah berpulang 240 orang.
Berikut ini gejala – gejala yang timbul pada pasien yang terserang virus corona :
- Fever atau demam tinggi (suhu badan diatas 37,8 derajat Celsius)
- Batuk kering
- Berkurang fungsi indera penciuman
- Berkurang fungsi indera pengecap
- Tenggorakan menjadi sakit
- Sesak nafas
- Mata merah
- Kondisi badan cepat lelah (efek antibody bekerja terus menerus melawan virus)
Virus Corona dapat menginfeksi siapa saja dan kapan saja, akan lebih berbahaya atau fatal jika itu terjadi pada orang yang memiliki riwayat penyakit jantung, paru – paru, orang lanjut usia, orang yang daya tahan tubuhnya lemah , ibu hamil, bahkan perokok.
Dari kondisi diatas alangkah baik dilakukan pencegahan dimulai dari diri kita sendiri, misalnya cuci tangan setelah memegang apapun, menggunakan masker, social distance, work from home.
Inovasi Auto Hand Sanitizer
Untuk itu dibuatlah inovasi sederhana untuk pembuatan ide auto hand sanitizer atau auto filling handwash menggunakan Arduino. Sebenarnya ini sudah ada jika sering ke toilet mall – mall jaman sekarang, mulai dari auto kran, auto filler handwash, maupun auto hand dryer.
Konsep yang digunakan hampir sama yaitu menggunakan sensor inframerah untuk deteksi ada tidaknya objek, kontroler sebagai pengendalinya, dan valve sebagai aktuatornya.
Tujuannya yaitu agar tidak menyentuh bagian dari hand wash, sehingga tetap highinis jika digunakan di khalayak umum.
Bahan yang dibutuhkan
- Arduino Nano
- Motor Servo MG995
- Sensor Infrared
- Led Indikator
- LM2596 – Regulator DC to DC
- Power supply 5 – 12 VDC 2A

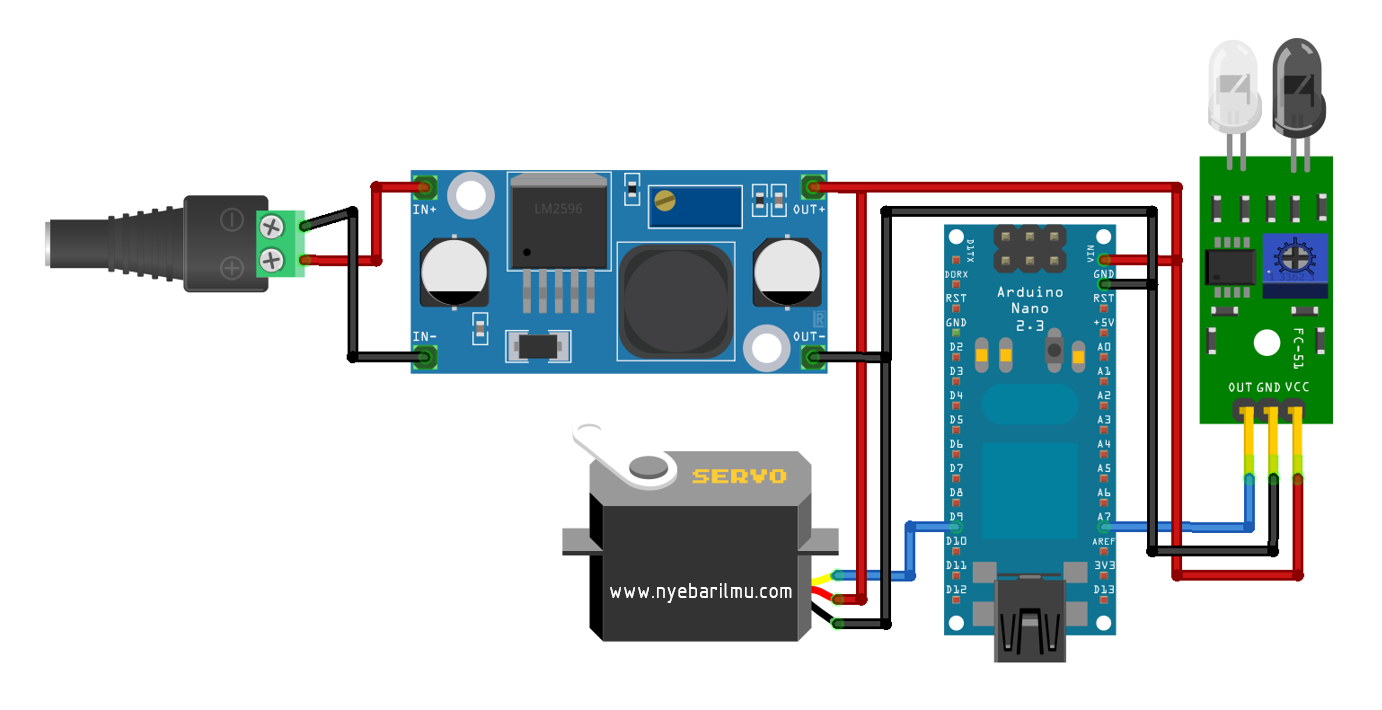

Rangkaian Skematik Auto Hand Sanitizer
File diatas dapat dimiliki dengan free : [ddownload id=”4651″]
Alasan menggunakan power supply eksternal dikarenakan untuk menjaga kestabilan dari suplai arus ke sensor, dan ke motor servo. Dikarenakan apabila menggunakan power supply dari arduino nano hanya dibawah 500mA, dan kadang jika digunakan terus menerus untuk mensuplai arus ke motor servo jadi drop.
Berefek pada penekanan ke hand sanitizer tidak maksimal dan membuat sistem tidak berjalan dengan semestinya.
Power Supply external dapat diganti dengan baterai 18650 minimal 2 pcs, sehingga outputnya dapat 7,4 V atau menggunakan baterai lipo (lithium polymer) minimal 2 cell.

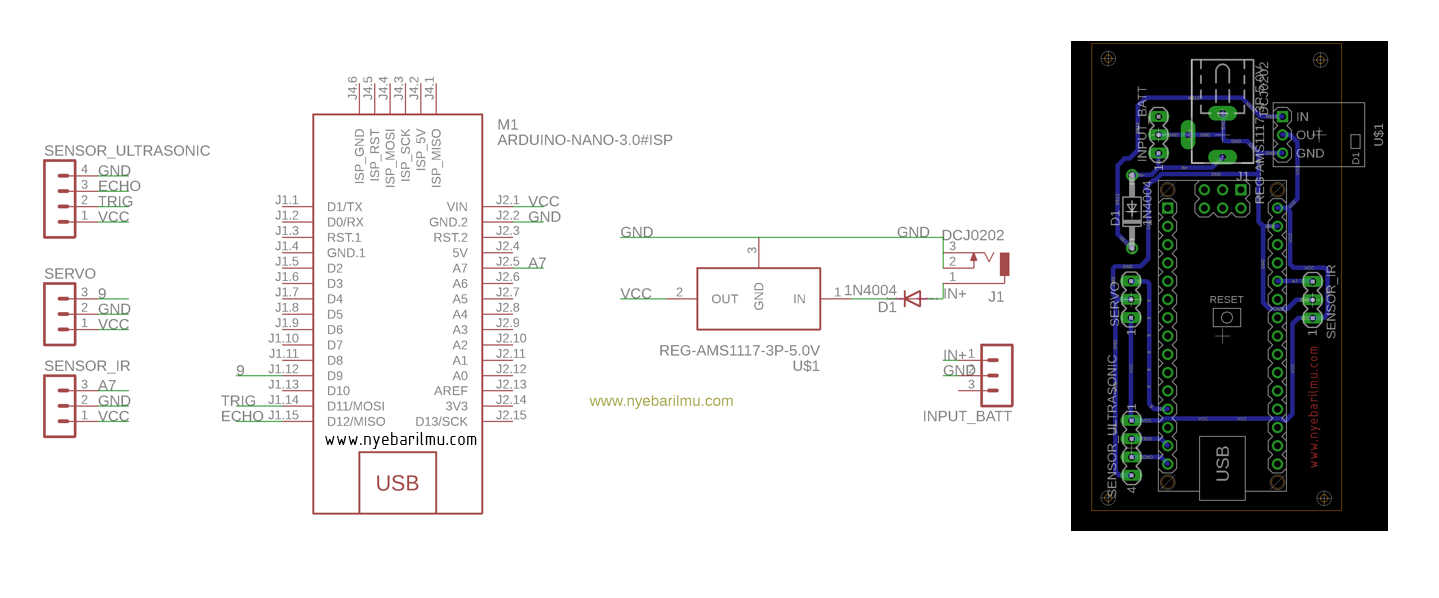

PCB yang siap cetak
Rangkaian diatas dibuat menggunakan software Eagle, filenya sudah disiapkan dan dapat miliki juga.
Jika ingin mengimprovisasi rangkaian tersebut dipersilahkan karena filenya tidak dilock dan diberikan komplit untuk skematik dan pcb nya.
File diatas dapat dimiliki dengan free : [ddownload id=”4653″]
Kode Program [sociallocker id=”1344″]
//Kode program untuk auto handsanitizer menggunakan arduino
#include <Servo.h> //library servo yang bisa digunakan
Servo myservo;
const int servopin = 9; //penggunaan data pada pin 9 sebagai keluaran PWM
const int sensorIR = 3; //pin 3 untuk input-an sensor infrared (out digital, no analog)
const int LED = 13; //pin 13 untuk LED indikator
void setup(){
pinMode(sensorIR, INPUT);
pinMode(LED, OUTPUT);
myservo.attach(servopin);
}
void loop(){
if(digitalRead (sensorIR) == HIGH) //jika sensorIR mendeteksi objek, (setting sensitivitas di modul)
{
myservo.write(93); //signal pwm untuk sudut 90' derajat
digitalWrite(LED, HIGH); //LED menyala
delay(3000); //delay silakan disesuaikan
}
digitalWrite(LED, LOW); //LED mati
myservo.write(0); //untuk sudut 0' derajat
delay(1000);
}
[/sociallocker] Hasil trial program diatas menggunakan software “Proteus beserta tutorialnya”
File simulasi proteus : [ddownload id=”4654″]

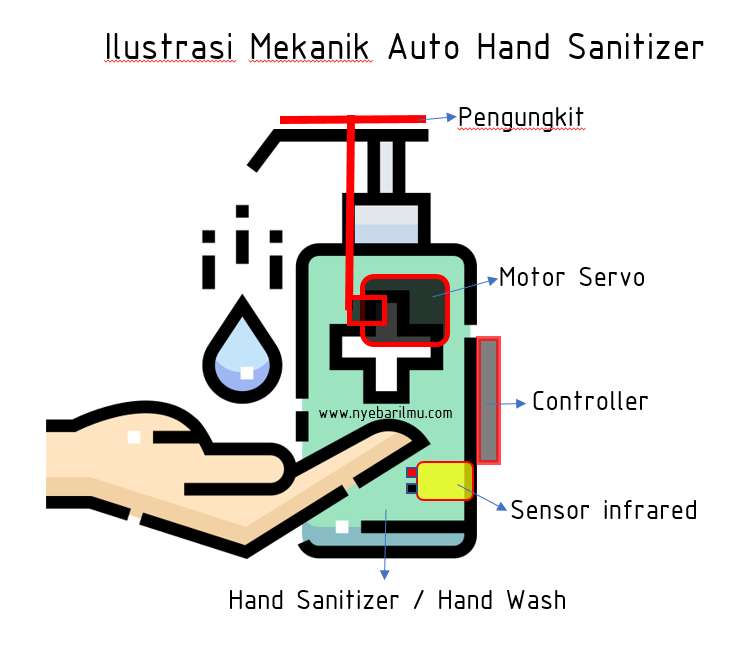

Ilustrasi mekanik ke hand sanitizer
Ilustrasi diatas membutuhkan kreativitas dari masing-masing pembaca untuk mewujudkannnya. Semoga bermanfaat informasi dari artikel ini, jaga kesehatan dan terus waspada agar terhindar dari COVID-19. Salam Nyebarilmu.com, terimakasih!
