Project arduino Counter up with display OLED and Blink LED

Pada project arduino kali ini akan menggunakan Hardware sensor base kit dari Seeed Studio untuk Counter up dengan display OLED 0,96 inch.

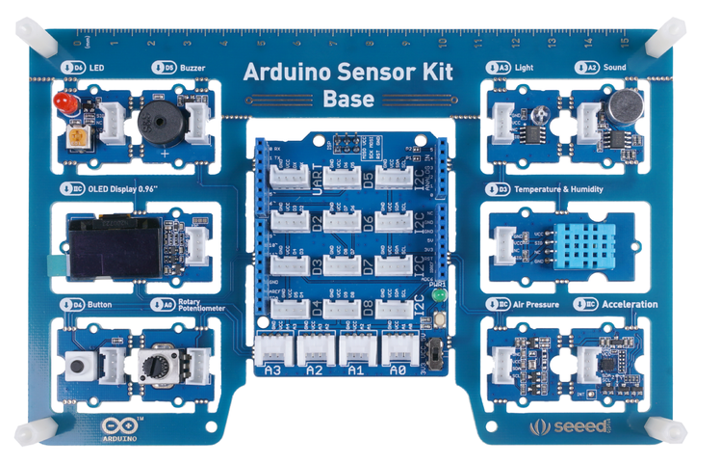

Arduino Sensor Kit

ini adalah starter kit elektronik gabungan dari Seeed dan Arduino. Yang dimana mengintegrasikan 10 modul elektronik yang umum digunakan pada satu PCB, sehingga tidak ada project board atau breadboard, serta tidak ada penyolderan, dan bahkan tidak ada kabel yang diperlukan.

Tim konten Arduino juga telah menyiapkan tutorial langkah demi langkah untuk kit ini. Semua fitur ini menjadikannya starter kit Arduino yang ideal untuk pendidikan Steam dan pengajaran online.

Spesifikasi dari Arduino Sensor kit Base

Item	Value
Tegangan kerja	3,3 Vdc / 5 Vdc
Dimensi benda	175mm * 115mm * 28mm
Berat	77Gram
Digital Grove Header	7(D2,D3,D4,D5,D6,D7,D8)
Analog Grove Header	4(A0,A1,A2,A3)
Jumlah header I2C	4
Total UART	1
Pendukung hardware Arduino	Arduino UNO, Arduino Leonardo, Arduino Zero
Certification	FCC/CE

Fitur

• Diproduksi bersama oleh Arduino dan Seeed
• Plug & play tambahan untuk Arduino Uno
• 10 modul elektronik yang paling umum digunakan
• Semua modul sudah terpasang di PCB, tidak perlu kabel
• Pelajaran online berkualitas tinggi yang disediakan oleh Arduino
• Sempurna untuk Pendidikan Steam dan Pendidikan Online

Aplikasi

• Sempurna untuk pemula Arduino memulai proyek Arduino yang berbeda di satu papan
• Sempurna untuk Pendidikan Steam dan Pendidikan Online
• Cocok untuk memulai dengan perangkat keras sumber terbuka dan pengkodean Arduino

10 Sensor dan Modul Termasuk dalam kit

Arduino Sensor Kit memiliki modul yang sama persis dengan Grove Beginner Kit.

• LED
• Buzzer
• Display OLED 0.96″
• Button
• Potensiometer Putar
• Sensor Cahaya
• Suara
• Suhu & Kelembaban
• Tekanan Udara
• Akselerator 3-Sumbu
• 6 Kabel Grove

Implementasi Project Arduino

Pada kali ini akan dibahas tentang pembuatan Counter Up dengan display OLED 0.96 inch. Dimulai dari penjelasan hardware yang akan digunakan serta programming yang akan dibuat seperti pada video dibawah ini :

Kode Programming

//nyebarilmu.com
//Simple Counter up display oled 0,91 inch

#include "Arduino_SensorKit.h"

const int buttonPin = 4;
const int ledPin = 6;

int buttonState = 0;
int counter=0;

void setup() {
  Oled.begin();
  Oled.setFlipMode(true);

  pinMode(ledPin, OUTPUT);
  pinMode(buttonPin, INPUT);
}

void loop() {
  Oled.setFont(u8x8_font_chroma48medium8_r);
    Oled.setCursor(0, 0);
  Oled.print("yt : nyebarilmu");
  Oled.setCursor(0, 3);
  Oled.print("Counter: ");
  Oled.print(counter);

  buttonState = digitalRead(buttonPin);

  if (buttonState == HIGH) {
    digitalWrite(ledPin, HIGH);
    counter++;
  } else {
    digitalWrite(ledPin, LOW);
  }
  delay(50);
}
